» » » Микроскоп металлографический инвертированный MAGUS Metal V700

Микроскоп металлографический инвертированный MAGUS Metal V700

MAGUS by Levenhuk
Увеличение: 50–1000х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 30 Вт
  • Артикул: 82902
  • Гарантия: 5 лет
  • Вес в упаковке: 16,5 кг.
  • Размер упаковки (ДхШхВ): 49,5×34,5×68 см.
  • 449 990
  • MAGUS by Levenhuk

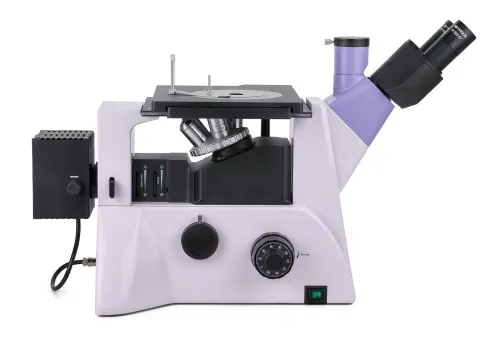

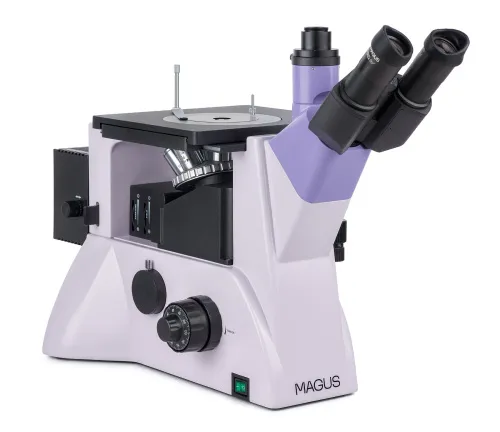

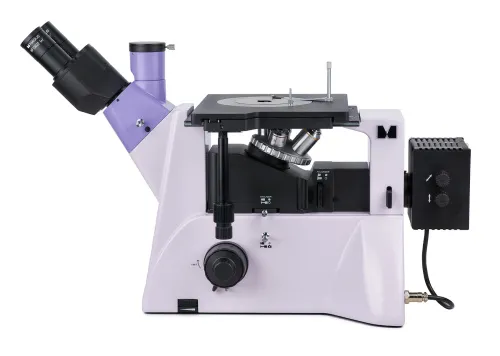

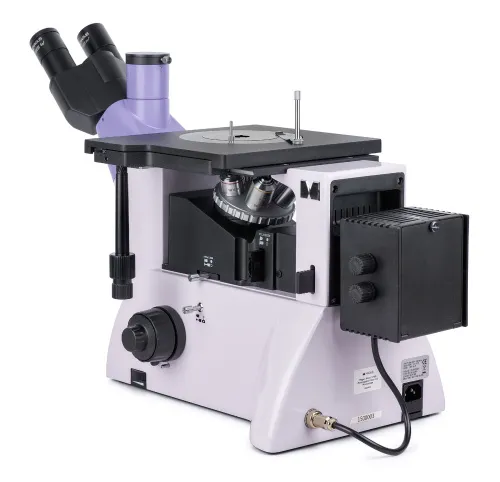

  MAGUS Metal V700 – инвертированный металлографический микроскоп для изучения металлических микроструктур в светлом поле и в поляризованном свете. Подходит для исследования полированных поверхностей образцов массой до 2 кг, причем любых форм и размеров – только исследуемая поверхность должна быть отполирована, остальная может иметь любую геометрию. ... далее

MAGUS Metal V700 – инвертированный металлографический микроскоп для изучения металлических микроструктур в светлом поле и в поляризованном свете. Подходит для исследования полированных поверхностей образцов массой до 2 кг, причем любых форм и размеров – только исследуемая поверхность должна быть отполирована, остальная может иметь любую геометрию. В микроскоп можно одновременно установить цифровую камеру и монитор: один канал визуализации находится на корпусе, второй – в визуальной насадке (вертикальный тубус). Микроскоп Magus Metal V700 – отличный выбор для лабораторной, научной и исследовательской работы, контроля качества, обучения.

Оптическая схема

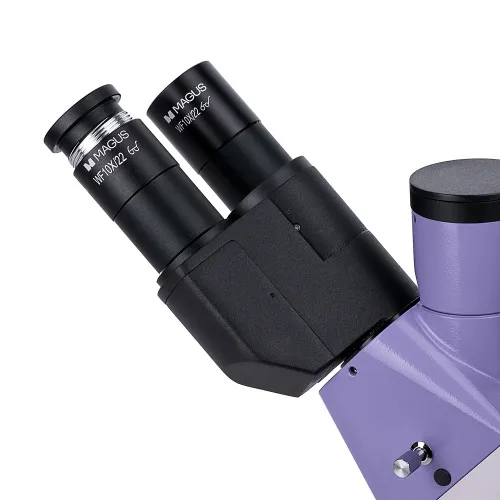

Рассчитанная на бесконечность планахроматическая оптика формирует изображение с высокой детализацией. Тринокулярную насадку устанавливают или стандартным образом, или с разворотом на 180°. Перенаправление светового потока для канала визуализации на корпусе – 100/0 и 0/100, на насадке – 50/50 и 100/0.

В револьверном устройстве 5 гнезд для установки объективов. Комплектные объективы имеют увеличенное рабочее расстояние и занимают все свободные места. Вместо любого из базовых объективов можно установить дополнительный с другим увеличением. Диапазон кратности «из коробки» – от 50 до 1000 крат, револьвер располагается под образцом.

Система освещения

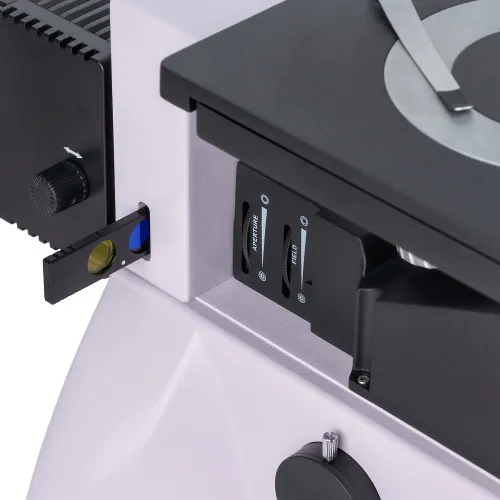

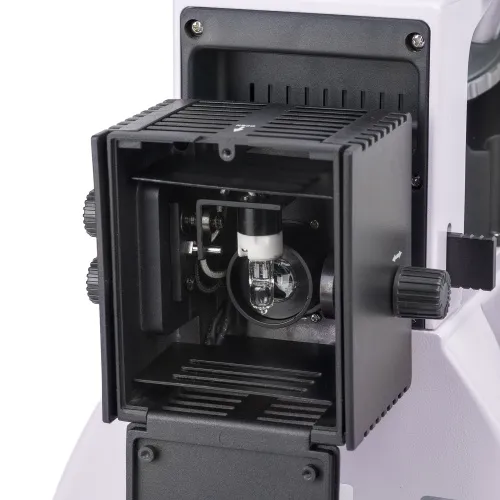

Осветительная система отраженного света состоит из центрируемой по трем осям 30-ваттной галогенной лампы, устройства простой поляризации, апертурной и полевой диафрагм. Благодаря диафрагмам на микроскопе можно выставлять освещение по методу Кёлера. Для изменения цветопередачи используются светофильтры. Галогенная лампа дает «теплый», приятный для глаз свет, который оптимально подходит для длительной работы с образцами.

Механика

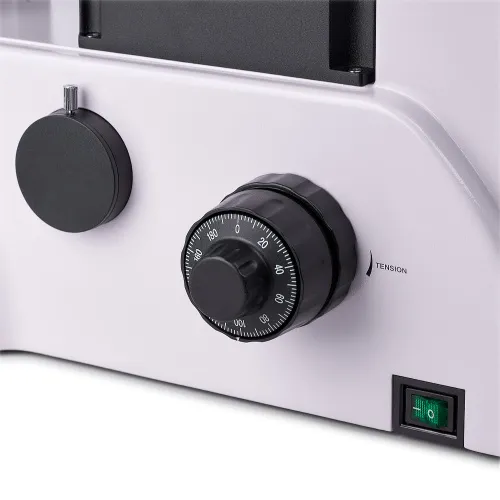

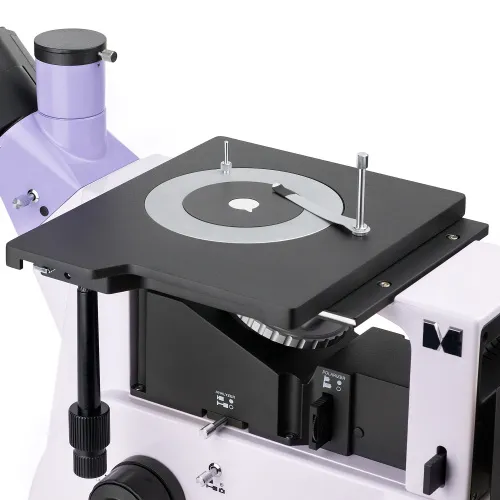

Большой размер предметного столика позволяет изучать протяженные образцы, объект перемещается вместе со столиком по осям X и Y. В центр столика устанавливается круглая поворотная вставка с отверстием определенного диаметра: 10 мм, 20 мм или 30 мм. Наводка на резкость производится коаксиальными механизмами грубой и тонкой фокусировки. У грубой фокусировки есть блокиратор и регулировка жесткости хода. Рукоятки фокусировки находятся внизу, поэтому во время работы с микроскопом руки не нужно держать на весу.

Аксессуары

Для микроскопа MAGUS Metal V700 доступен выбор опциональных аксессуаров: окуляры, объективы с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды.

Основные особенности:

  • Изучение образцов массой до 2 кг, обработана может быть только исследуемая сторона, остальная часть может иметь любую форму
  • Большой предметный столик с круглыми поворотными вставками с диаметрами отверстий 10 мм, 20 мм, 30 мм

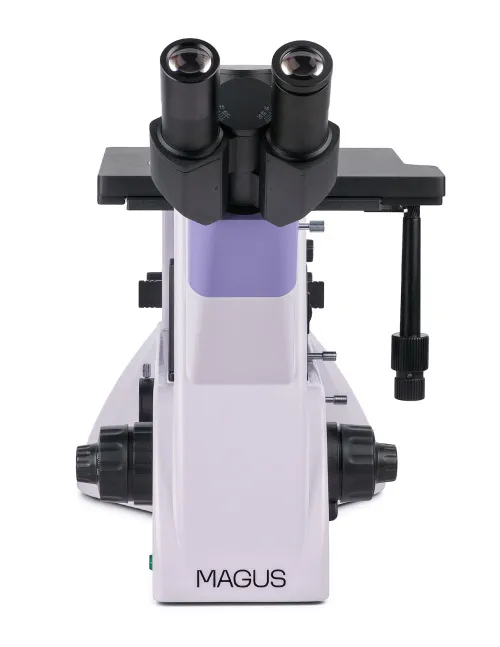

  • Тринокулярная визуальная насадка с возможностью разворота на 180°
  • Два канала визуализации позволяют устанавливать цифровую камеру и монитор: один – это вертикальный окулярный тубус насадки (деление светового потока 50/50 и 100/0), второй расположен на корпусе (деление светового потока 100/0 и 0/100)
  • Источник света – галогенная лампа мощностью 30 Вт с теплым цветовым спектром и регулируемой яркостью, достаточной для информативных наблюдений на любом объективе
  • Настройка освещения по методу Кёлера, центрируемый источник света, устройство простой поляризации, светофильтры
  • Возможность установки дополнительных аксессуаров

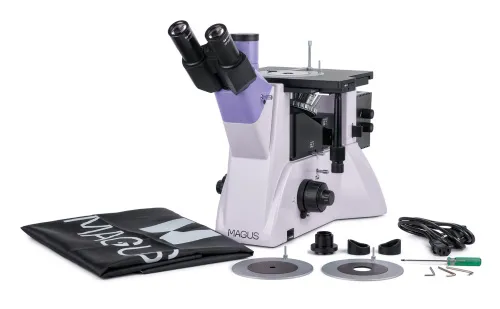

Комплектация:

  • Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Осветитель отраженного света – насадка с фонарем лампы
  • Тринокулярная визуальная насадка
  • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Адаптер C-mount 1х
  • Ключ-шестигранник
  • Сетевой шнур питания для микроскопа
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм со шкалой
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
  • Цифровая камера
  • Калибровочный слайд

Тип микроскопа

световые/оптические, металлографические

Тип насадки

тринокулярные

Насадка

Зидентопф с возможностью разворота на 180°

Угол наклона окулярной насадки

45°

Увеличение, крат

50–1000 базовая комплектация (*опция: 50–1250/1500/2000/2500)

Диаметр окулярной трубки, мм

30

Окуляры

10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)

Объективы

планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сухой); парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80)

Револьверное устройство

на 5 объективов

Рабочее расстояние, мм

26,1 (5x); 20,2 (10x); 8,80 (20х); 3,68 (50х); 0,40 (100х); 1,25 (80х); 3,98 (40x); 2,08 (60x)

Межзрачковое расстояние, мм

48–75

Предметный столик, мм

242x200, двухкоординатный механический; круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм

Диапазон перемещения предметного столика, мм

30/30

Диафрагма

встроенные апертурная и полевая

Фокусировка

коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)

Подсветка

галогенная

Регулировка яркости

есть

Источник питания

сеть переменного тока, 220±22 В / 50 Гц

Тип лампы подсветки

12 В/30 Вт

Светофильтры

матовый, желтый, зеленый, синий

Диапазон рабочих температур, °С

+5… +35

Дополнительно

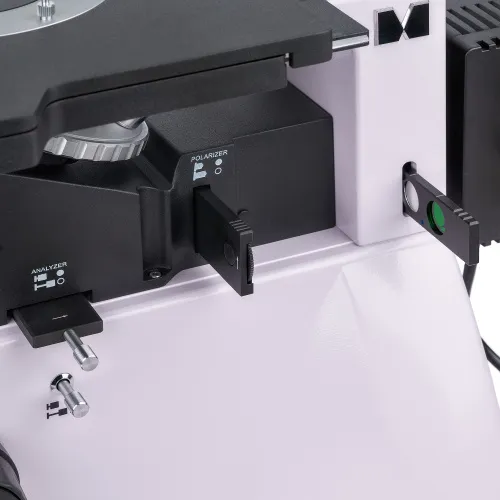

съемные анализатор и поляризатор

Уровень пользователя

для профессионалов, для опытных

Уровень сложности сборки и настройки

сложно

Назначение

металлографические

Расположение подсветки

нижняя

Метод исследования

поляризация, светлое поле

Чехол/кейс/сумка в комплекте

чехол пылезащитный
