Фазово-контрастное устройство MAGUS SPH360 с набором объективов План ПолуАпохромат Plan S-Apo Ph 4х/10х/20х/40х/60х H60 мм

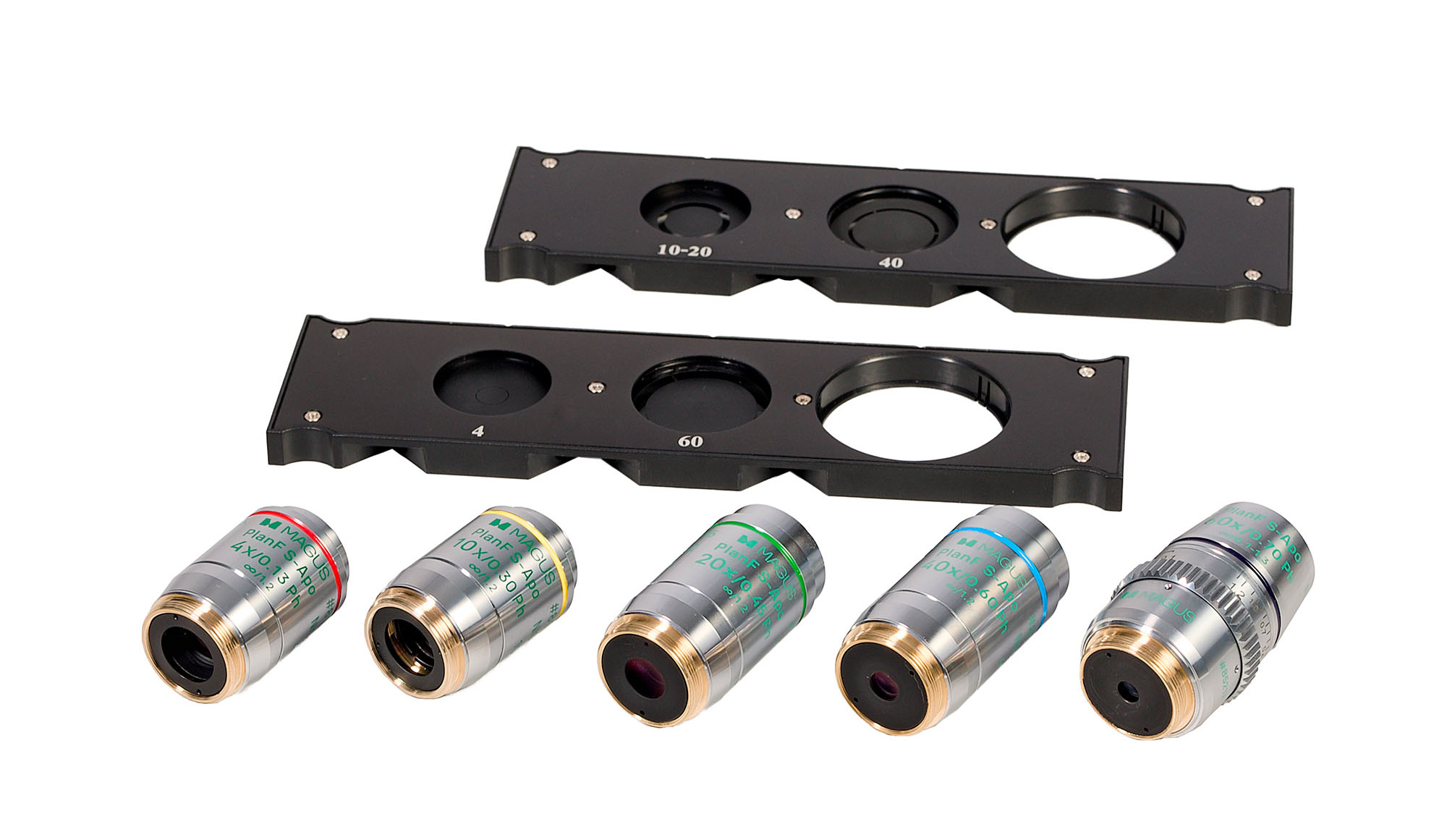

MAGUS SPH360 – это фазово-контрастное устройство для инвертированного микроскопа MAGUS Bio V360. В комплектацию включены 5 полуапохроматических объективов и 2 слайдера фазового контраста. Вспомогательный центрирующий телескоп уже есть в комплекте микроскопа, поэтому в состав ФКУ он не включен.

Фазово-контрастная микроскопия позволяет увидеть детали прозрачных образцов, которые практически не видны в светлом поле, и при этом не повреждать их окрашиванием. Метод применяют в разных сферах: медицине, биологии, ветеринарии, сельском хозяйстве, фармацевтике, экологии.

Слайдеры фазового контраста

Слайдер фазового контраста – это пластина с отверстиями, которая вставляется в слот конденсора. Каждый слайдер имеет несколько отверстий: для работы в светлом поле и для фазового контраста при использовании объектива определенного увеличения. При работе на объективе 10х необходимо выбирать слайдер с отверстием 10х, для объектива 20х понадобится слайдер с отверстием 20х и т. д.

В комплект ФКУ входят два слайдера: один рассчитан на работу с объективами 10, 20х и 40х, второй – с объективами 4х и 60х. Слайдер – удобный аксессуар, обеспечивающий быстрое переключение со светлого поля на фазовый контраст и обратно. Центровку диафрагм слайдеров выполняют с помощью вспомогательного телескопа из комплекта микроскопа MAGUS Bio V360.

Фазовые объективы план-полуапохроматы

Оптика фазового объектива конструктивно дополнена фазовым кольцом в плоскости выходного зрачка. Фазовый объектив может работать и в фазовом контрасте, и в светлом поле, но в светлом поле демонстрирует не столь высокие результаты.

В комплект ФКУ входят 5 объективов план-полуапохроматов. Они обеспечивают лучшую коррекцию сферохроматизма, чем планахроматы из комплекта поставки микроскопа MAGUS Bio V360. Тут хроматизм убран у 4 цветов, а сферические искажения у 3. Плоскостность поля обеспечена на 90% диаметра поля зрения. Все объективы скорректированы на бесконечность и имеют парфокальную высоту, равную 60 мм.

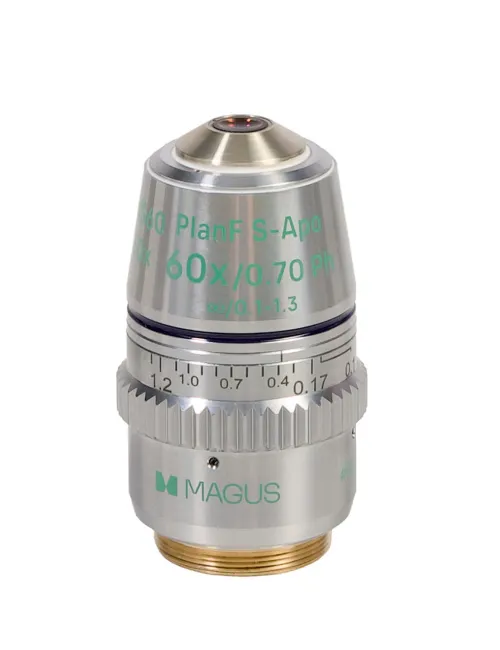

Особенность набора – в том, что он включает объектив, который может использоваться с посудой с разной толщиной дна. Если объективы 4х, 10х, 20х и 40х рассчитаны на стандартную посуду 1,2 мм, то у объектива 60х есть корректирующее кольцо на корпусе, вращая которое, можно изменить расстояние между внутренними линзами и таким образом скорректировать объектив на разную толщину дна. Диапазон корректировки равен 0,1–1,3 мм.

Основные особенности:

• ФКУ для инвертированного биологического микроскопа MAGUS
• Два слайдера для объективов разных увеличений
• 5 план-полуапохроматических объектива с фазовыми кольцами, один из них – с корректировкой на разную толщину дна посуды

Совместимость:

• Микроскоп биологический инвертированный MAGUS Bio V360

Комплектация:

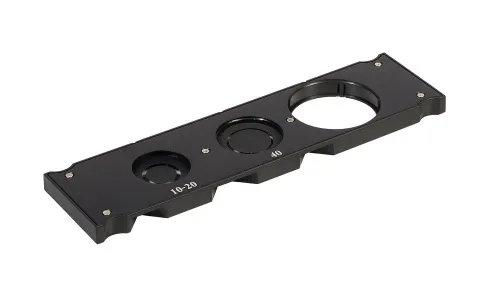

• Слайдер фазового контраста для объективов 10х/20х и 40х с центрируемыми кольцами

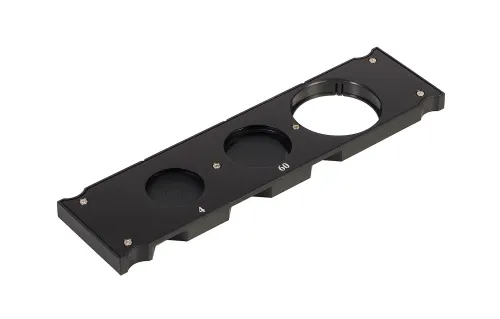

• Слайдер фазового контраста для объективов 4х и 60х с центрируемыми кольцами

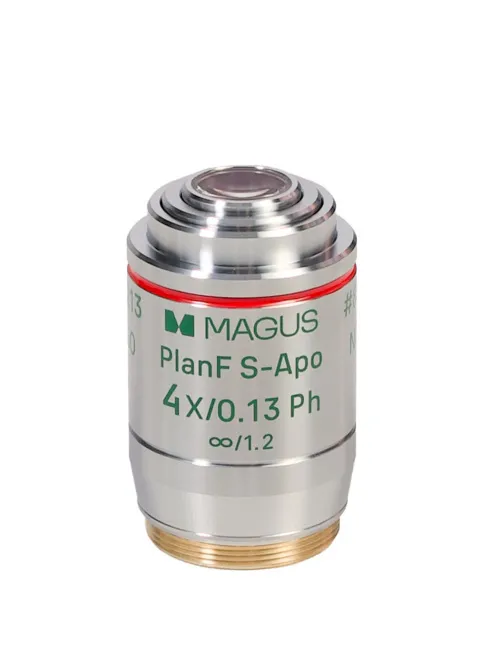

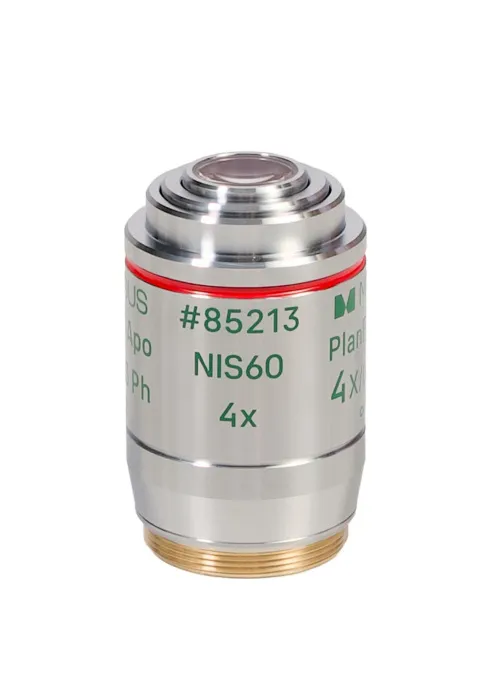

• Объектив фазовый план-полуапохромат, рассчитанный на бесконечность: PlanF S-Apo 4x/0,13 Ph ∞/1,2 WD 17,78 мм, парфокальная высота 60 мм

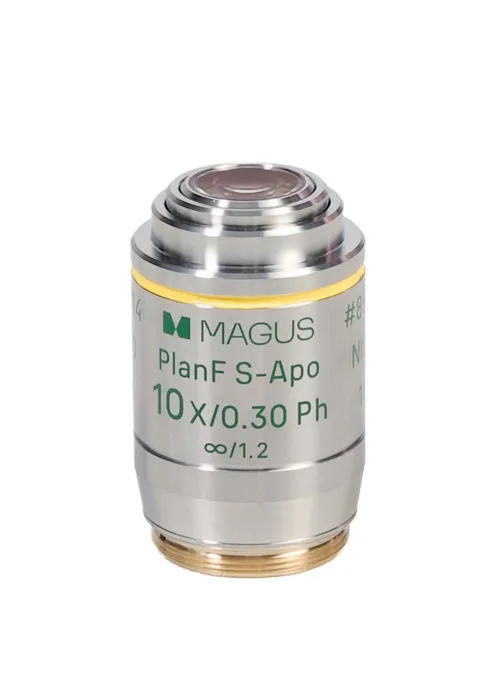

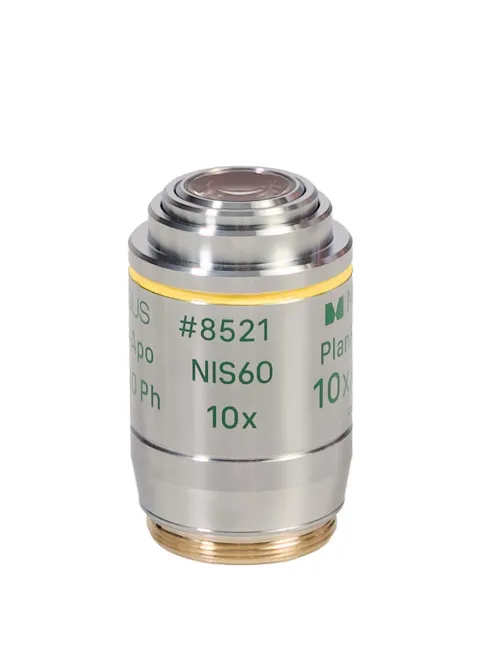

• Объектив фазовый план-полуапохромат, рассчитанный на бесконечность: PlanF S-Apo 10x/0,30 Ph ∞/1,2 WD 7,4 мм, парфокальная высота 60 мм

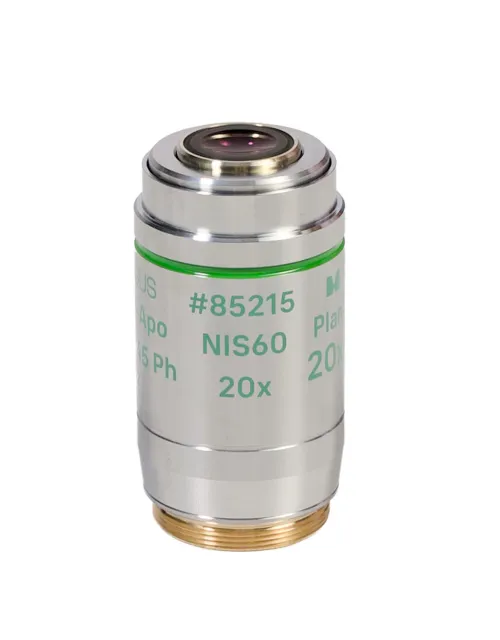

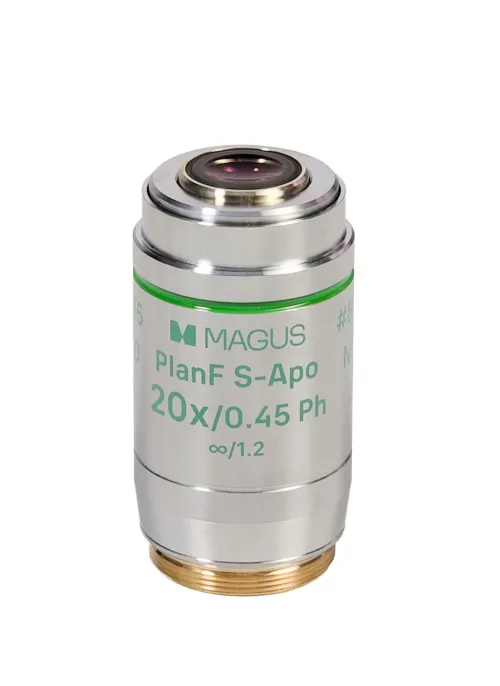

• Объектив фазовый план-полуапохромат, рассчитанный на бесконечность: PlanF S-Apo 20x/0,45 Ph ∞/1,2 WD 8,8 мм, парфокальная высота 60 мм

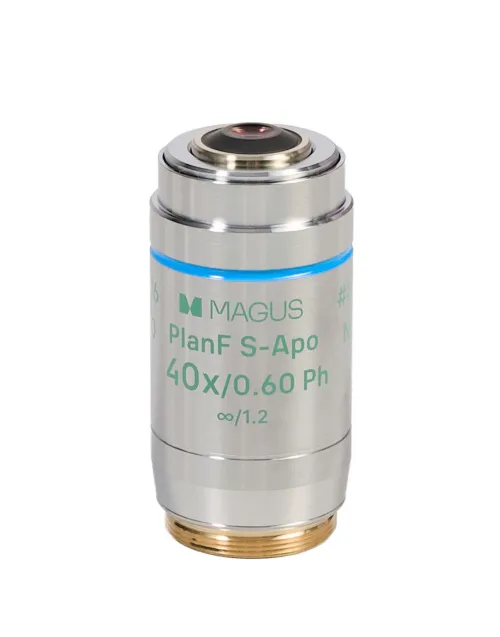

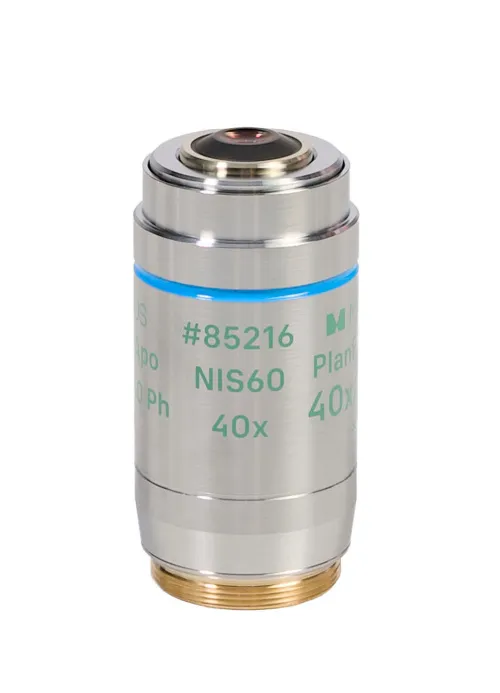

• Объектив фазовый план-полуапохромат, рассчитанный на бесконечность: PlanF S-Apo 40x/0,60 Ph ∞/1,2 WD 4,8 мм, парфокальная высота 60 мм

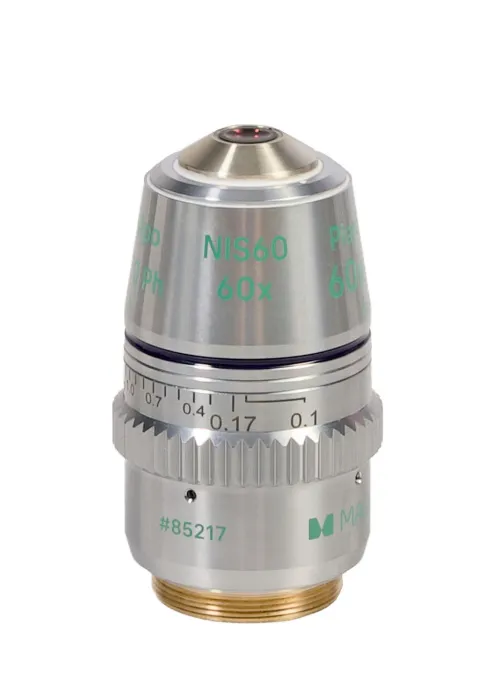

• Объектив фазовый план-полуапохромат, рассчитанный на бесконечность: PlanF S-Apo 60x/0,70 Ph ∞/0,1-1,3 WD 1,8–2,6 мм, парфокальная высота 60 мм
