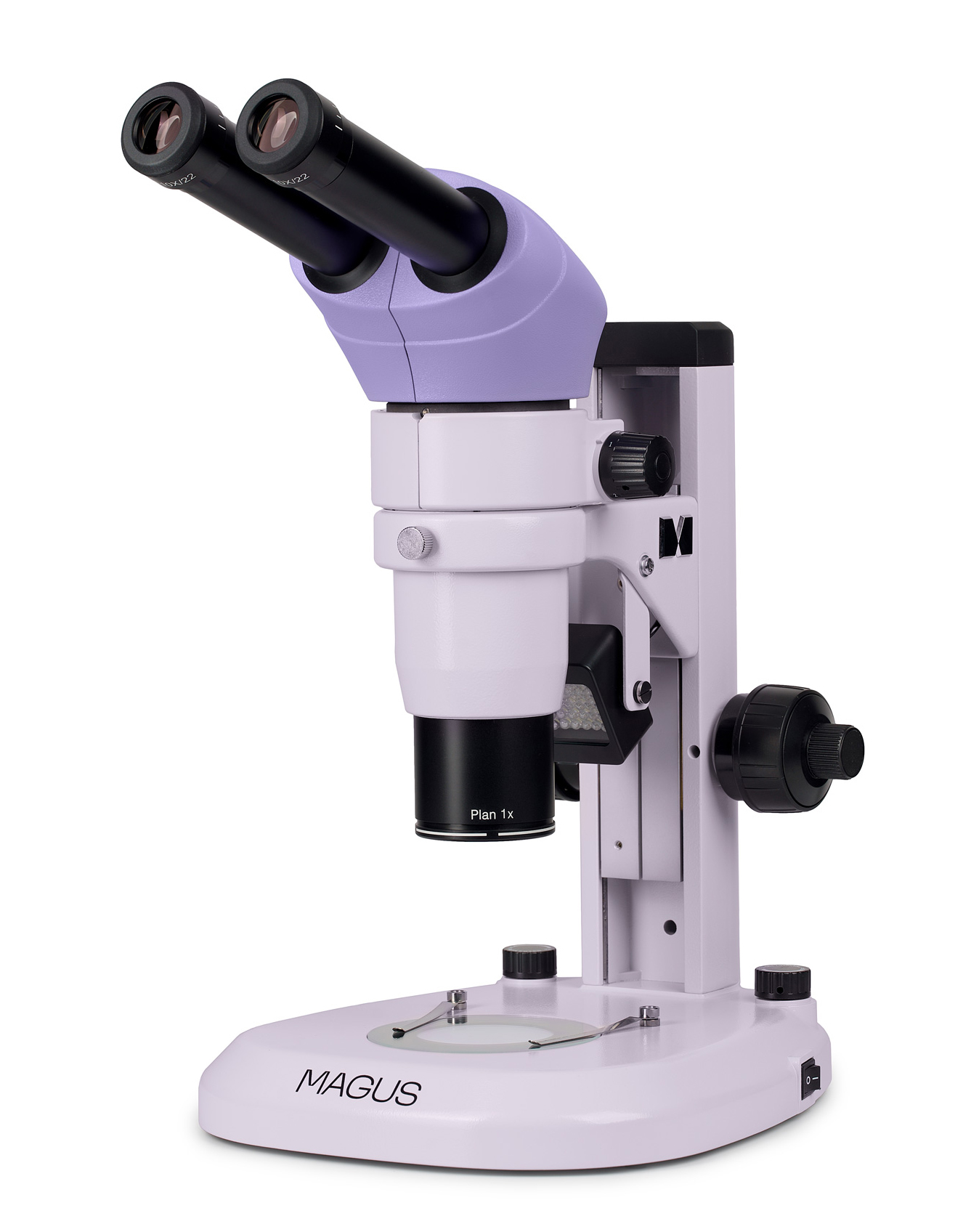

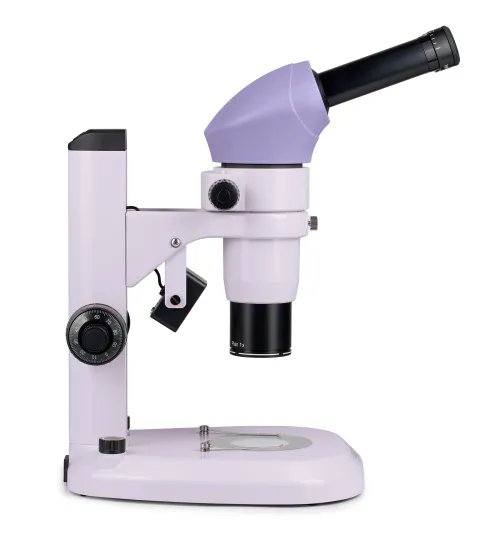

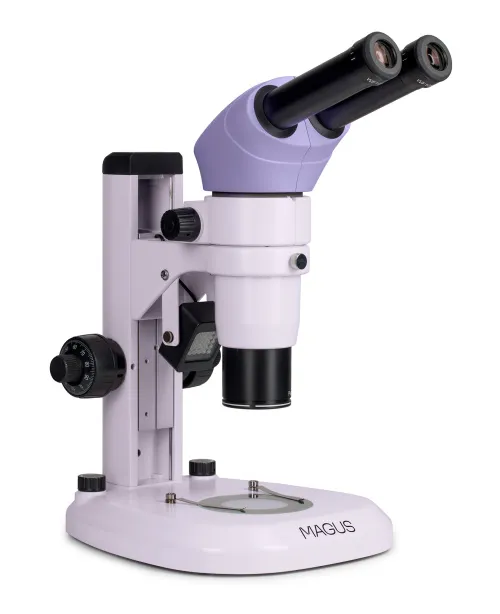

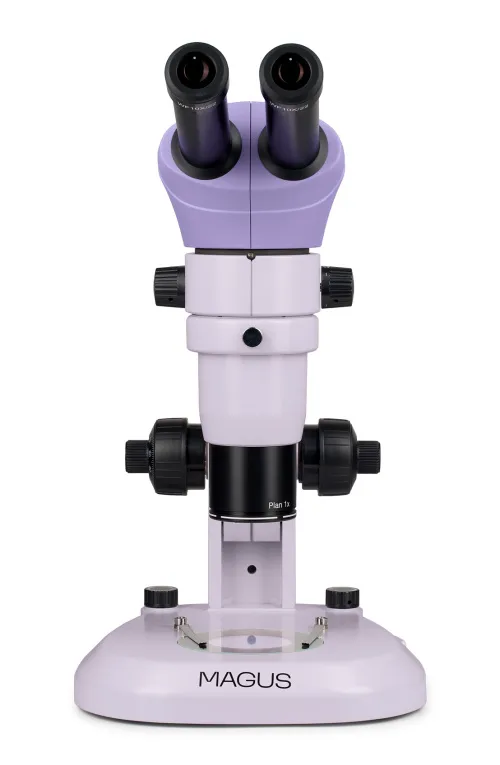

Микроскоп стереоскопический MAGUS Stereo A10Увеличение: 8–80х. Оптическая схема Аббе. Бинокулярная визуальная насадка, светодиодный осветитель проходящего света 6 Вт, светодиодный осветитель отраженного света косого освещения 3 Вт
Стереомикроскоп MAGUS Stereo A10 используется для работы с прозрачными и непрозрачными объемными образцами и формирует их 3D-образ с увеличением до 80 крат. Прибор позволяет рассмотреть объект в его трехмерности или изучить все особенности его рельефа: глубина хорошо просматривается. Микроскоп исследовательского класса. Он отличается отсутствием ис... далее
|
Стереомикроскоп MAGUS Stereo A10 используется для работы с прозрачными и непрозрачными объемными образцами и формирует их 3D-образ с увеличением до 80 крат. Прибор позволяет рассмотреть объект в его трехмерности или изучить все особенности его рельефа: глубина хорошо просматривается. Микроскоп исследовательского класса. Он отличается отсутствием искажений, широким полем зрения, точностью воспроизведения цвета и создает изображение в хорошем разрешении. Может дополняться цифровой камерой или другими вспомогательными оптическими компонентами. Прибор может применяться в производстве или для фундаментальных исследований в разных областях.

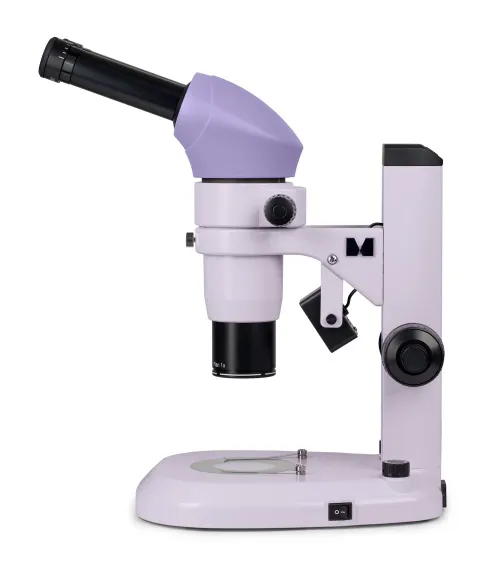

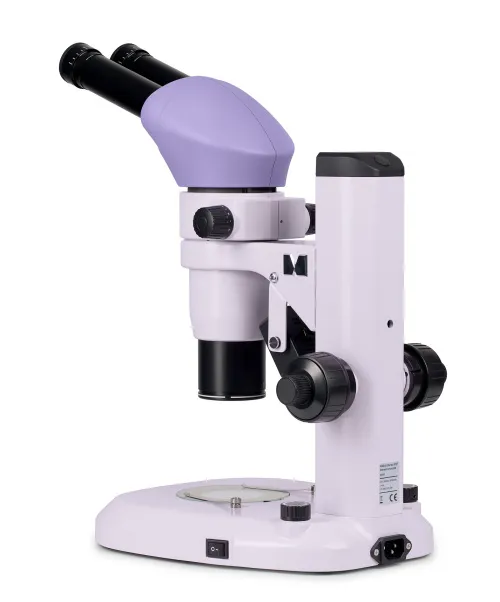

Стереомикроскоп Аббе имеет два оптических канала, которые соединяются в главном объективе. Начинаются они в окулярных тубусах. Модель MAGUS Stereo A10 оснащена бинокулярной визуальной насадкой, ее тубусы имеют наклон 20° над горизонтальной плоскостью – такое положение комфортно при продолжительных исследованиях. Система диоптрийной подстройки на тубусах не предусмотрена. В микроскоп можно установить цифровую камеру: для этого используйте промежуточную насадку с фотовыходом и адаптер C-mount.

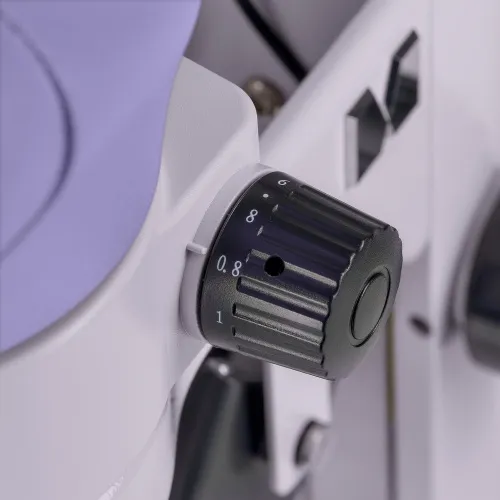

Каждый из каналов имеет систему линз, способных увеличивать изображение и одновременно менять фокусное расстояние – это трансфокальный объектив. Объект с его помощью всегда остается в фокусе. Коэффициент трансфокальности в этом микроскопе – 10:1.
Главный объектив с увеличением 1х имеет рабочее расстояние 78 мм. Линзы – планахроматические, с коррекцией геометрических аберраций на 90% площади и исправленными сферическими и хроматичечскими искажениями. Особенность главного объектива на микроскопах Аббе заключается в том, что он расположен строго перпендикулярно плоскости препарата. Благодаря такой конструкции микроскоп передает изображение объекта точно, без искажений его форм. Угол стереоскопичности в микроскопах Аббе равен 11 градусам.

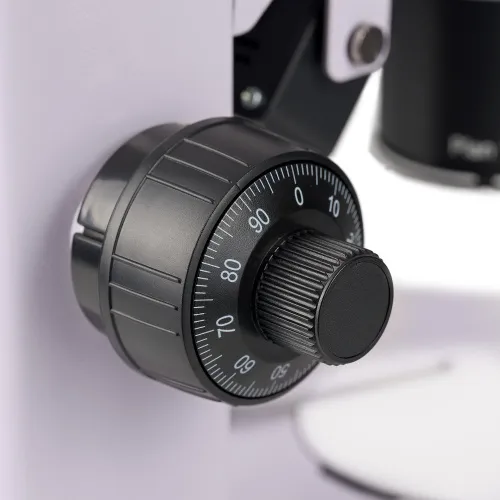

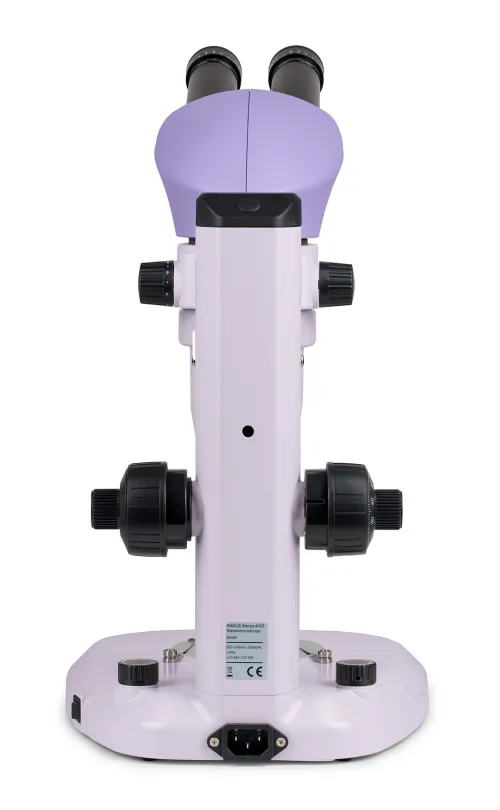

Добиться сфокусированного изображения можно с помощью системы фокусировки (грубой и тонкой), которая управляется рукоятками по обе стороны штатива. Жесткость хода механизма грубой фокусировки можно отрегулировать.
Микроскоп снабжен осветителями проходящего (6 Вт) и отраженного света косого освещения (3 Вт). Они работают на светодиодах. Их эксплуатационный период рассчитан на 50 тыс. часов.

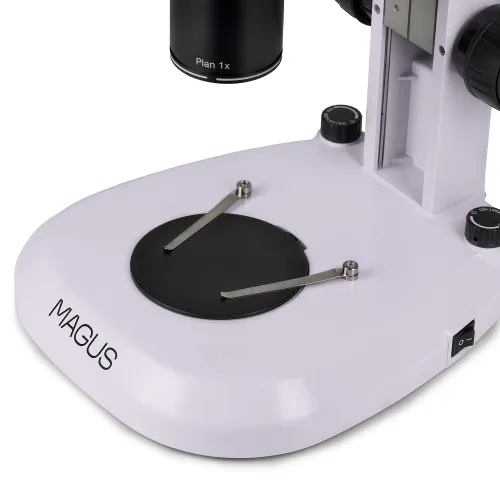

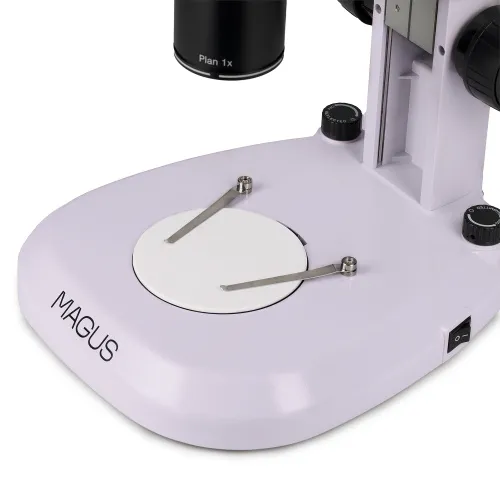

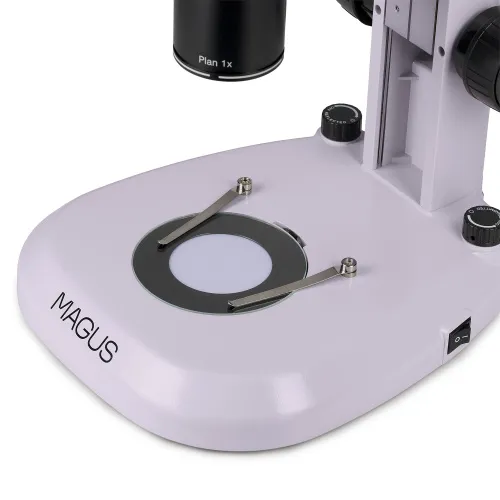

Для исследований в проходящем или отраженном свете столик имеет 2 вставки. Одна из них сделана из стекла, прозрачная, и используется для прозрачных или полупрозрачных объектов. Она хорошо рассеивает свет и формирует ровное освещение объекта. Вторая вставка черного и белого цветов – двухсторонняя. Она нужна для наблюдений непрозрачных объектов и устанавливается к объективу стороной, противоположной цвету объекта.
Для расширения возможностей микроскопа в набор добавляют дополнительные компоненты. С помощью опциональных окуляров можно расширить общую кратность микроскопа. Смена главного объектива изменит увеличение, поле зрения и рабочее расстояние микроскопа. Чтобы провести замер объекта, используйте специальные калибровочные слайды для стереомикроскопов. Величина деления – 0,1 мм.
Основные особенности:
- Микроскоп по оптической схеме Аббе с широким полем зрения, точным отображением цветов, высоким разрешением и с отсутствием геометрических аберраций
- Допускает установку цифровой камеры
- Коэффициент трансфокации 10:1
- Главный объектив–планахромат имеет увеличение 1х, рабочее расстояние 78 мм и угол стереоскопичности 11 градусов.
- Предметный столик оснащен двумя вставками для исследований в проходящем и отраженном свете
- Можно дополнять опциональными компонентами

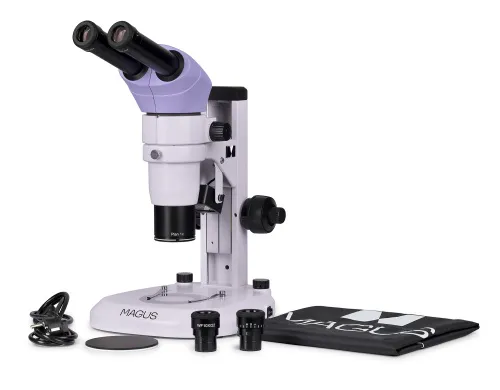

Комплектация:
- Основание со встроенным источником проходящего света и встроенным блоком питания
- Штатив с фокусировочным механизмом
- Оптическая головка – объектив с визуальной насадкой
- Планахроматический главный объектив 1х
- Окуляр 10x/22 мм с диоптрийной коррекцией (2 шт.)
- Окуляр 10x/24 мм с диоптрийной коррекцией (2 шт.)
- Черно-белая пластина
- Стеклянная пластина
- Осветитель отраженного света косого освещения
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Ахроматический главный объектив 0,3х
- Планахроматический главный объектив 0,5х
- Планахроматический главный объектив 2х
- Калибровочный слайд
|
Тип микроскопа |
стереоскопические/инструментальные |
|
Тип насадки |
бинокулярные |
|
Угол наклона окулярной насадки |
20° |
|
Увеличение, крат |
8–80 базовая комплектация (*опция: 2,4–320); коэффициент трансфокации 10:1 |
|
Диаметр окулярной трубки, мм |
30 |
|
Окуляры |
10x/22 мм, 10x/24 мм (*опция: 15x/16 мм, 20х/12 мм) |
|
Объективы |
общий главный объектив: планахроматический 1х (*опция: ахроматический 0,3х, планхароматический 0,5х, планахроматический 2х); панкратический объектив: 0,8–8х |
|
Рабочее расстояние, мм |
78 |
|
Межзрачковое расстояние, мм |
55–75 |
|
Линейное поле зрения, мм |
9,17–2,75 (с окуляром 10х) |
|
Предметный столик, мм |
черно-белая пластина, стеклянная пластина |
|
Диоптрийная коррекция окуляров, D |
±5D (на каждом окуляре) |
|
Фокусировка |
коаксиальная, грубая (105 мм, с механизмом регулировки жесткости) и тонкая |
|
Подсветка |
светодиодная |
|
Регулировка яркости |
есть |
|
Источник питания |
сеть переменного тока, 220 В / 50 Гц; через адаптер питания 5 В, 2А |
|
Тип лампы подсветки |
отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 6 Вт |
|
Диапазон рабочих температур, °С |
5… 35 |
|
Уровень пользователя |
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки |
сложно |
|
Оптическая схема |
стереомикроскоп Аббе |
|
Назначение |
лабораторные/медицинские, для прикладных работ |
|
Расположение подсветки |
комбинированная |
|
Метод исследования |
светлое поле |
|
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
