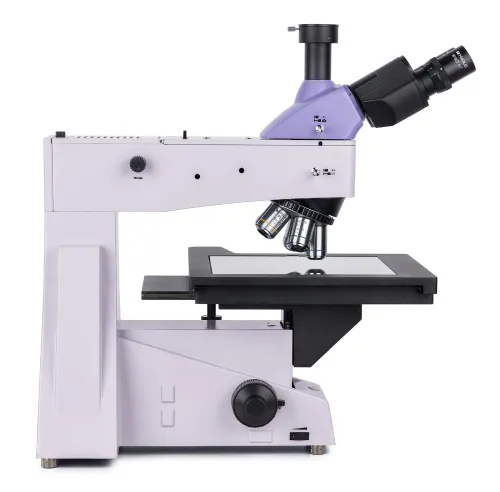

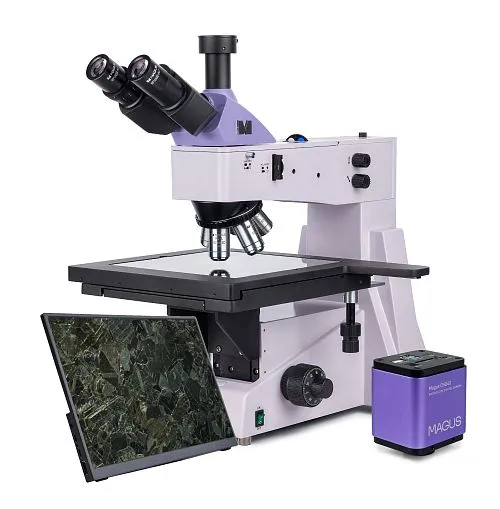

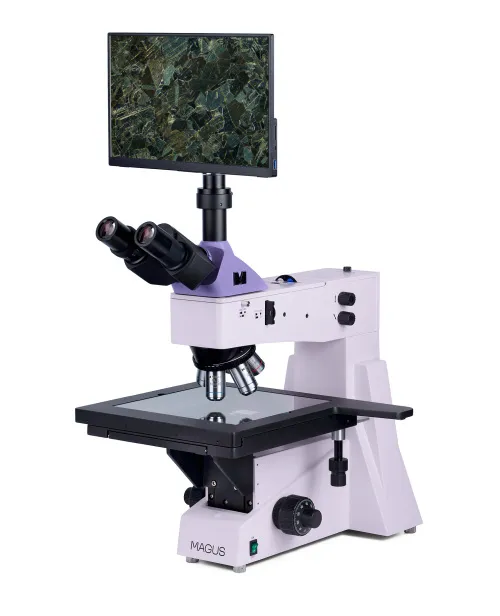

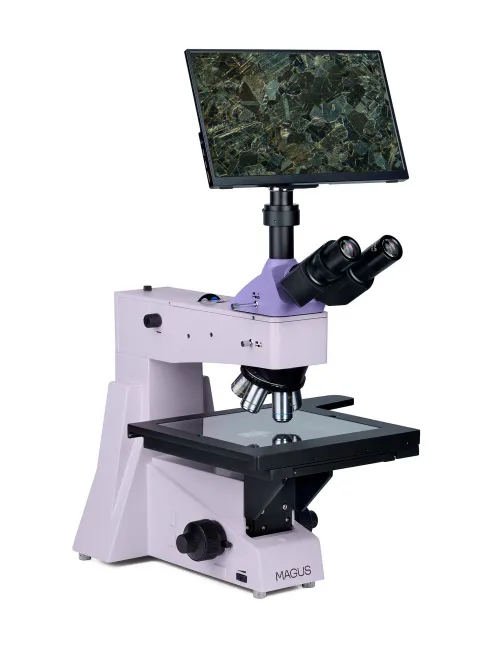

Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD

Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD, 3

Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD, 4

смотреть все

Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD, 5

Рекомендуемая розничная цена

Не устраивает цена товара?

Сообщить, когда цена снизится!

С камерой и монитором. Увеличение: 50–800х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт, тонкая фокусировка с шагом 0,7 мкм, большой предметный столик

Тринокулярная, цифровой дисплей/монитор ПК

Визуальная насадка – это часть микроскопа, через которую смотрят на объект, чтобы увидеть его увеличенным

50 — 800

Во сколько раз больше изображение объекта при наблюдении его через микроскоп

Металлографические

Область применения или специализация микроскопа

Наличие

Артикул	83035
Страна	КНР для ПАО «Левенгук» (Россия)
Бренд	MAGUS (Магус)
Гарантия	5 лет
Размер упаковки (ДxШxВ)	58x49x60 см
Вес в упаковке	23.75 кг

Описание

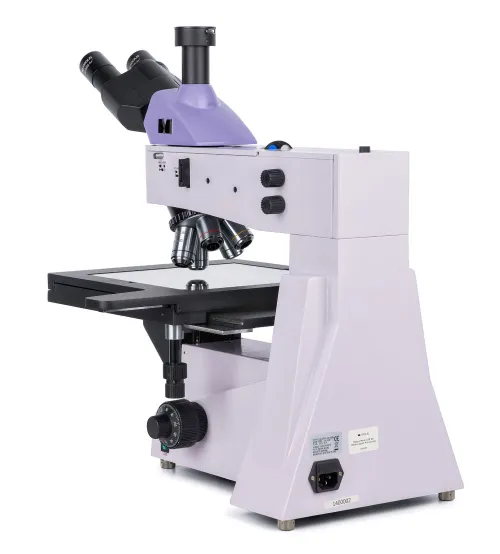

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

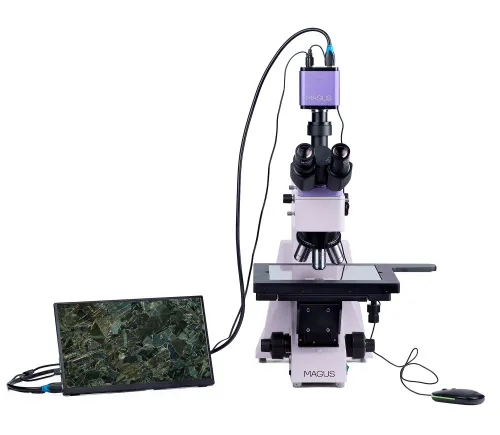

Цифровая камера

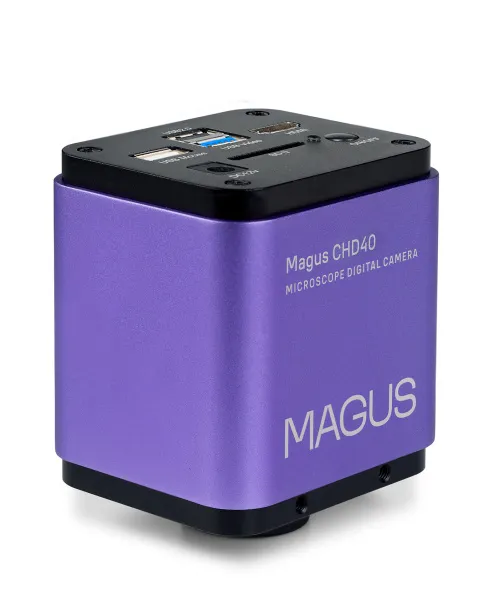

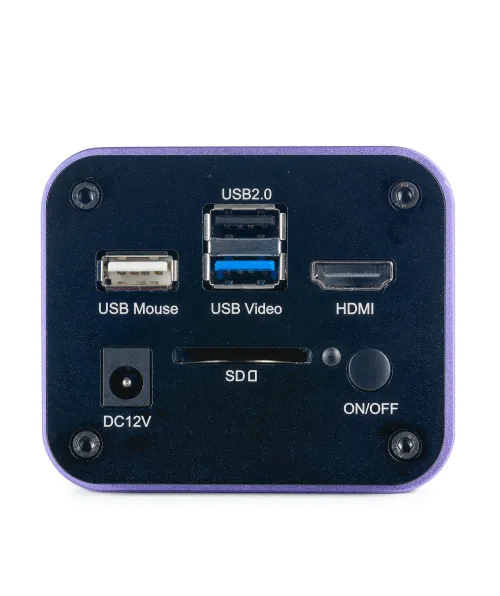

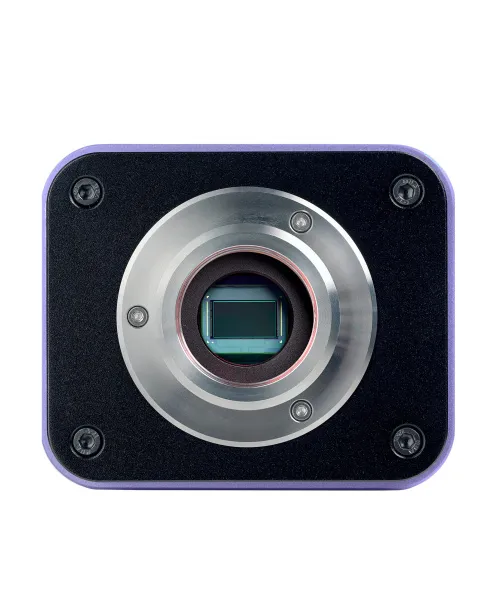

MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор

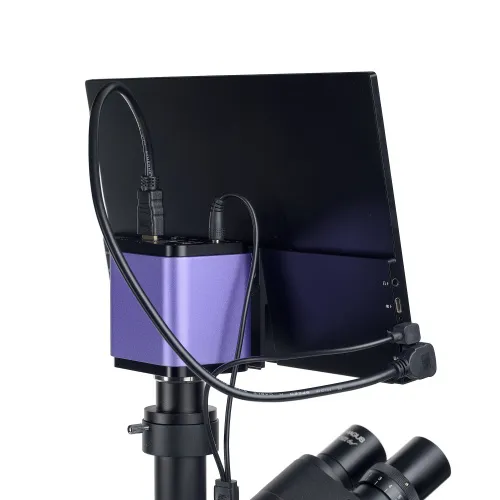

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS .
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

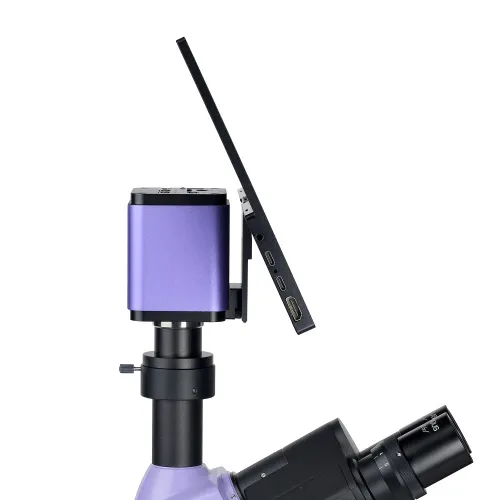

Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

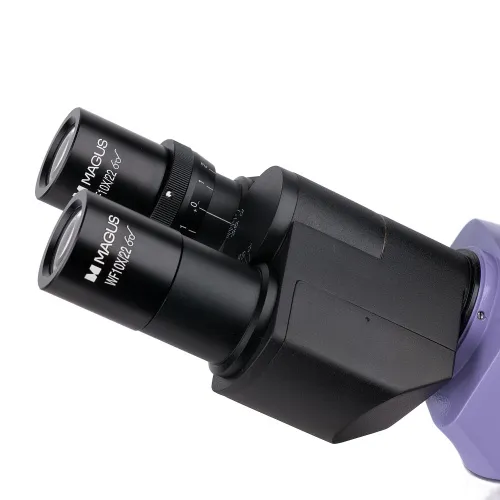

Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

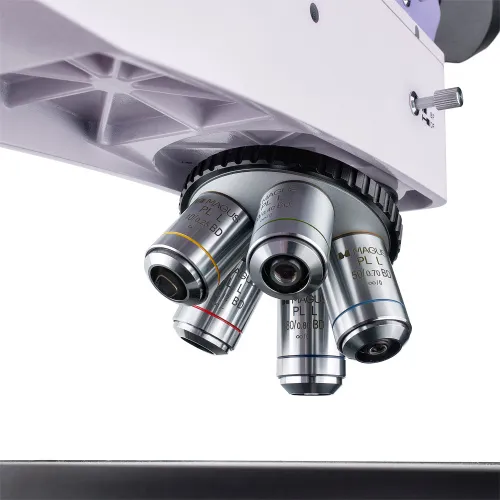

Револьверное устройство
Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

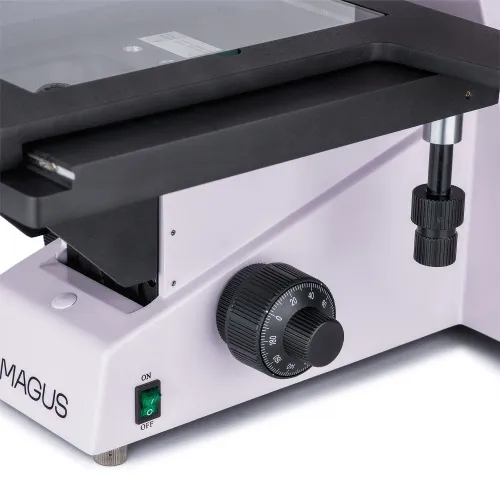

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

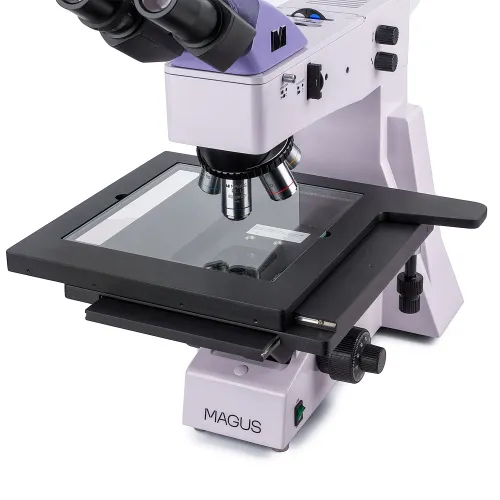

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.

Источник света
В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

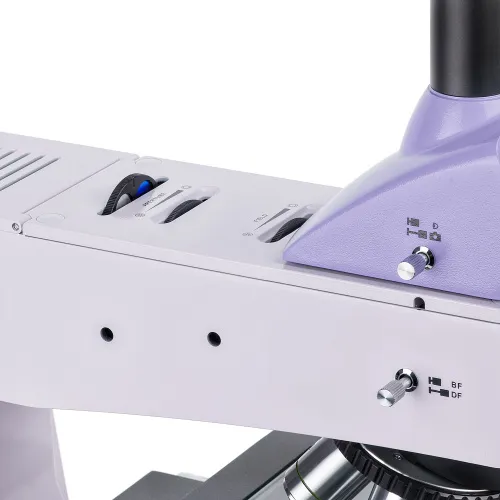

Осветительная система отраженного света

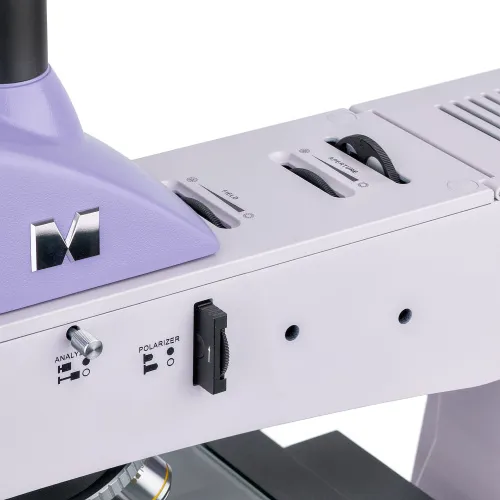

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

Применяется для изучения непрозрачных объектов большой протяженности и ширины
Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
Предметный столик большого размера с увеличенным ходом по обеим осям
Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

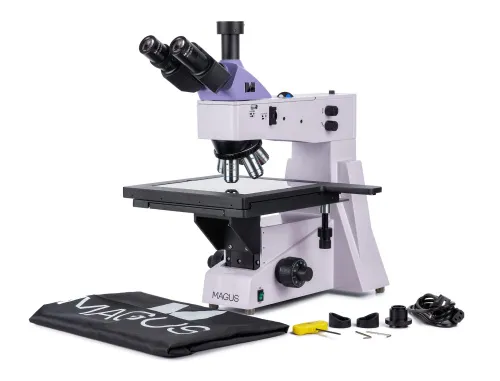

Комплектация:

Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), USB-флеш-накопитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Монитор MAGUS MCD40
Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
Тринокулярная визуальная насадка
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
Адаптер C-mount 1х
Ключ-шестигранник
Сетевой шнур питания для микроскопа
Пылезащитный чехол
Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

Окуляр 10х/22 мм со шкалой
Окуляр 12,5x/14 мм (2 шт.)
Окуляр 15х/15 мм (2 шт.)
Окуляр 20х/12 мм (2 шт.)
Окуляр 25х/9 мм (2 шт.)
Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
Калибровочный слайд

Характеристики

Артикул	83035
Страна	КНР для ПАО «Левенгук» (Россия)
Бренд	MAGUS (Магус)
Гарантия	5 лет
Размер упаковки (ДxШxВ)	58x49x60 см
Вес в упаковке	23.75 кг
Тип	световые/оптические, металлографические
Тип насадки	тринокулярная, цифровой дисплей/монитор ПК
Насадка	Зидентопф
Угол наклона окулярной насадки	30°
Диапазон увеличения, крат	50 — 800
Увеличение, крат (опционально)	50–1000/1250/1500/2000/2500
Диаметр окулярной трубки, мм	30
Окуляры	10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм)
Объективы	планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой))
Револьверное устройство	на 5 объективов
Рабочее расстояние, мм	9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х)
Межзрачковое расстояние, мм	48 — 75
Предметный столик, мм	280x270
Диапазон перемещения предметного столика, мм	204/204
Характеристики предметного столика	двухкоординатный механический
Возможность диоптрийной коррекции, D	±5 (на левом тубусе)
Диафрагма	встроенные апертурная и полевая
Фокусировка	коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм)
Подсветка	галогенная
Регулировка яркости	✓
Источник питания	220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки	12 В / 50 Вт
Светофильтры	зеленый, голубой, желтый, матовый
Диапазон рабочих температур, °С	5...+35
Дополнительно	встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля
Уровень пользователя	для опытных, для профессионалов
Уровень сложности сборки и настройки	сложно
Назначение	металлографические
Расположение подсветки	верхняя
Метод исследования	светлое поле, темное поле, поляризация
Чехол/кейс/сумка в комплекте	чехол пылезащитный
Характеристики камеры
Чувствительный сенсор	Sony Exmor/Starvis CMOS
Цветной/монохромный	цветной
Число мегапикселей	8
Максимальное разрешение, пикс	3840x2160
Размер сенсора	1/1,2" (11,14x6,26 мм)
Размер пикселя, мкм	2.9x2.9
Интерфейсные разъемы	HDMI 1.4, USB 3.0, Wi-Fi
Карта памяти	SD до 32 ГБ
Возможность подключения другого оборудования	адаптер Wi-Fi (USB), мышь (USB), флеш-накопитель (USB)
Светочувствительность	1028 мВ с 1/30 с
Отношение сигнал/шум	0,13 мВ при 1/30 с
Время выдержки	0,014 мс – 1000 мс
Возможность записи видео	✓
Кадровая частота, кадров в секунду @ при разрешении, пикс	30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0)
Место установки	канал визуализации, окулярный тубус вместо окуляра
Формат файлов фотосъемки	.jpg, .tif
Формат файлов видеозаписи	.h264/.h265, *.mp4
Спектральный диапазон, нм	380–650 (встроенный ИК–фильтр)
Тип затвора	ERS (электронный скользящий затвор)
Программное обеспечение	HDMI: встроенное; USB: MAGUS View
Системные требования	Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении)
Тип крепления	C-mount
Корпус	цельнолитой алюминиевый
Источник питания камеры	адаптер постоянного тока 12В, 1А
Диапазон рабочих температур камеры, °С (диапазон)	-10...+50
Диапазон рабочей влажности, %	30 — 80
Характеристики монитора
Тип матрицы	IPS
Диагональ дисплея, дюйм	13.3
Разрешение дисплея, пикс	3840x2160 (4K)
Соотношение сторон экрана	16:9
Яркость, кд/мВІ	400
Количество отображаемых цветов	16,7 млн
Контрастность	1000:1
Угол обзора горизонталь/вертикаль, °	178/178
Размер видимой области экрана (ШxВ), мм	295x165
Шаг пикселя (ШxВ), мм	0,154x0,154
Частота обновления экрана, Гц	60
Тип подсветки матрицы	светодиодная (LED)
Срок службы светодиодов подсветки, ч	50000
Интерфейс	HDMI
Диапазон рабочих температур, °С	-15...+55
Диапазон рабочей влажности, %	10 — 90
Источник питания	переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C)
Потребляемая мощность, Вт	12 (максимум)
