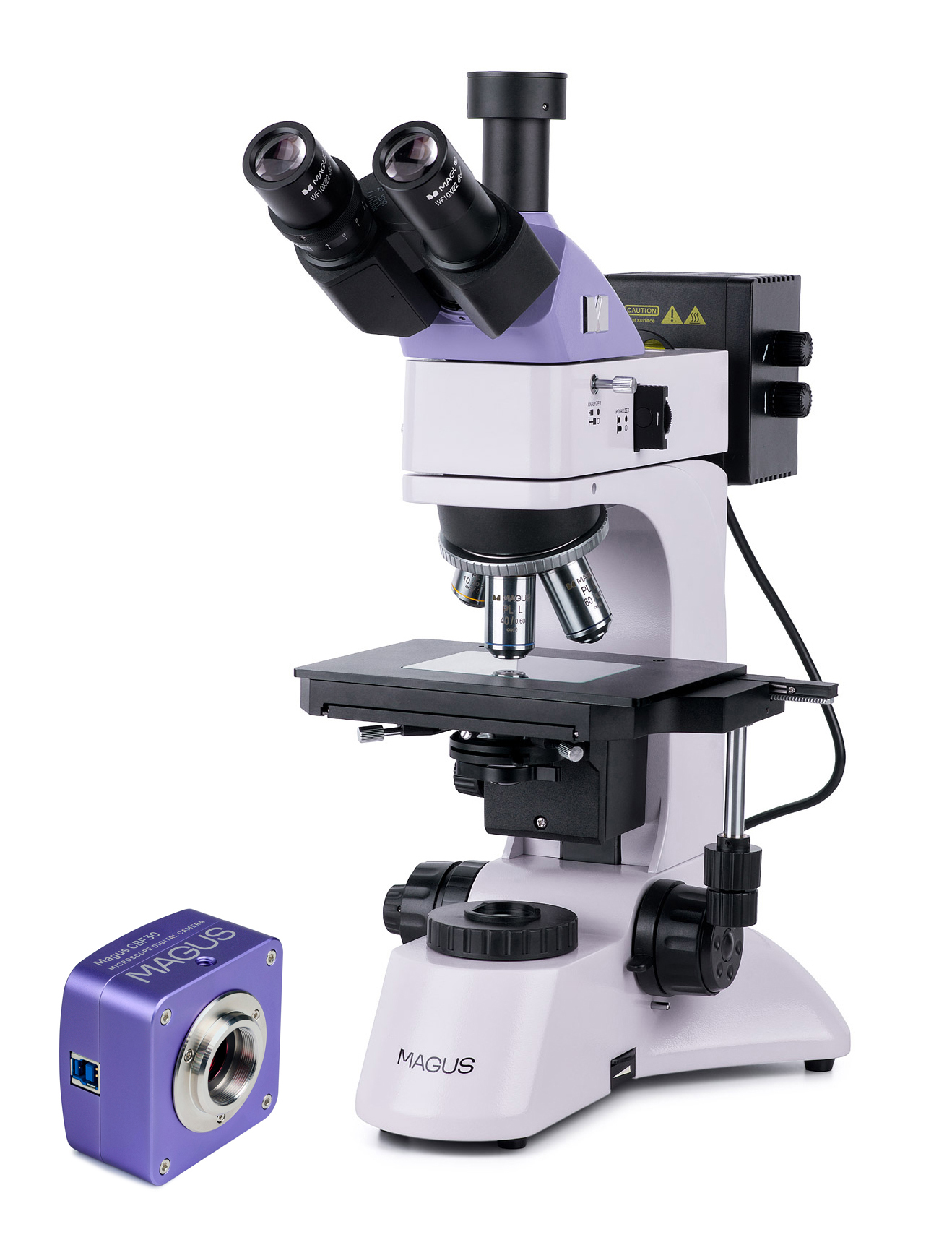

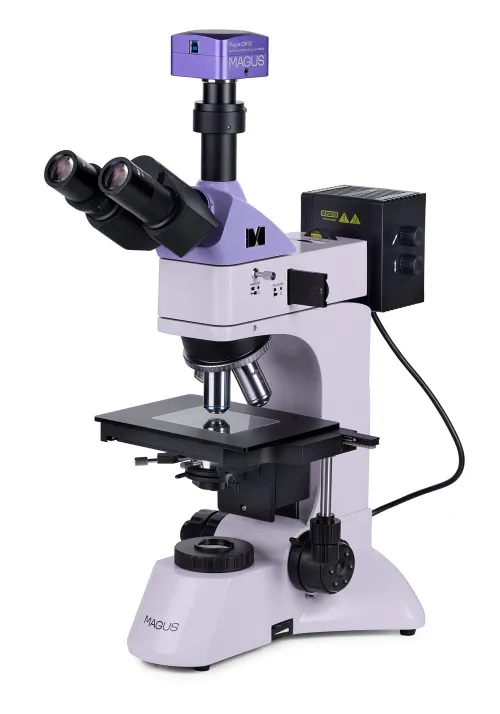

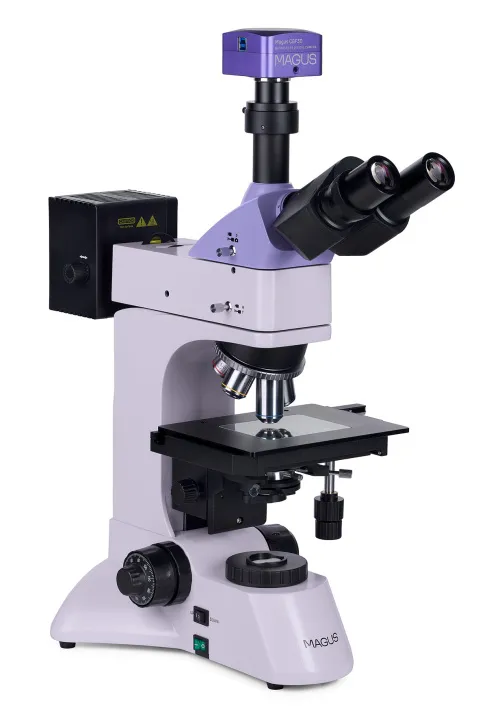

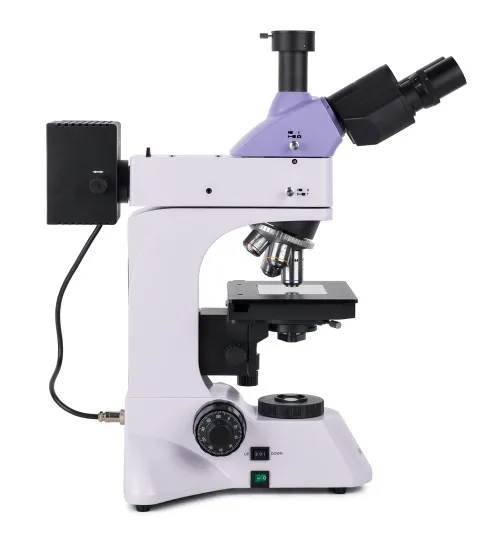

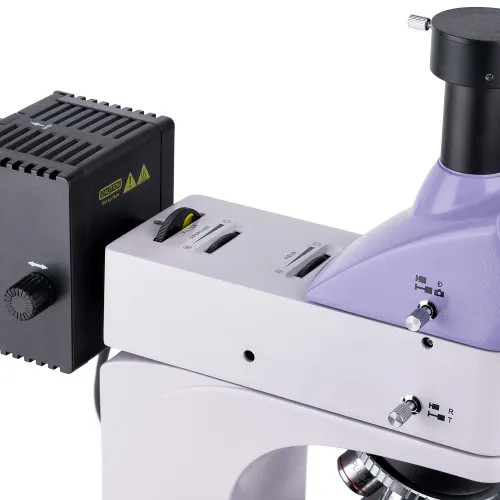

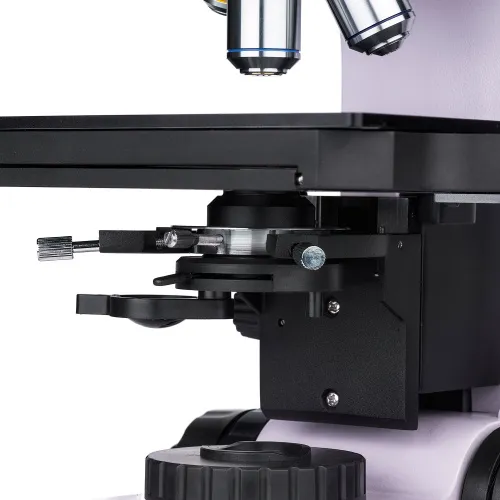

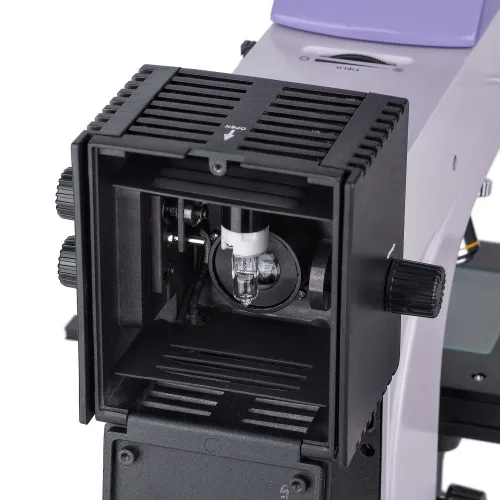

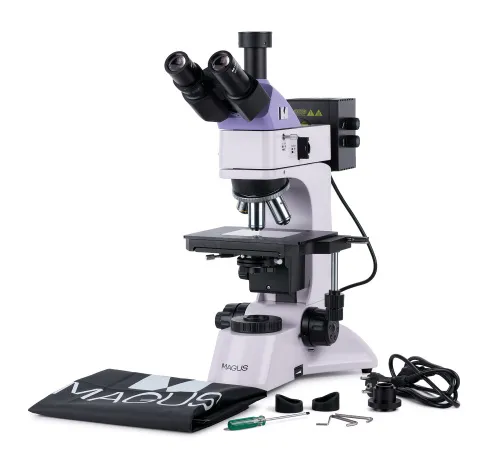

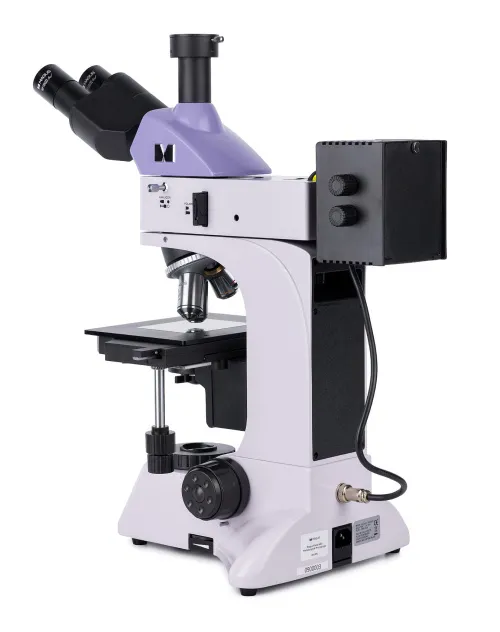

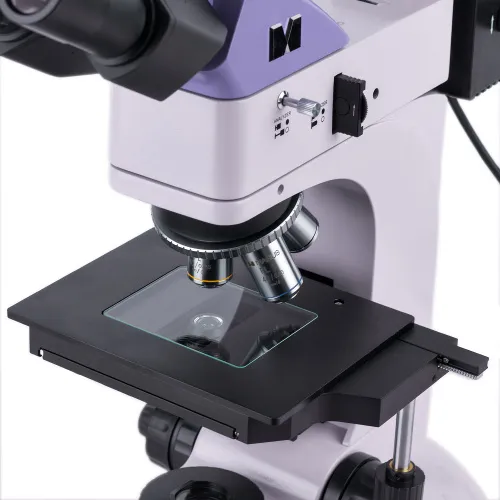

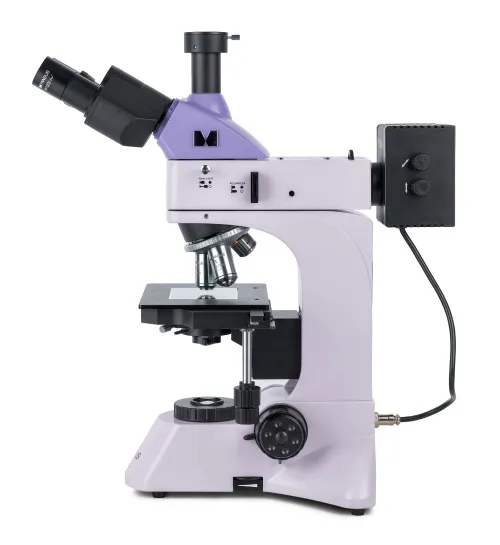

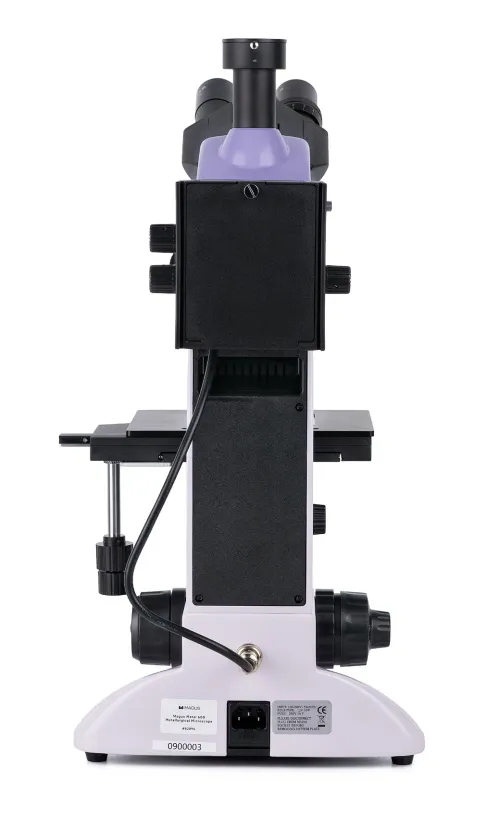

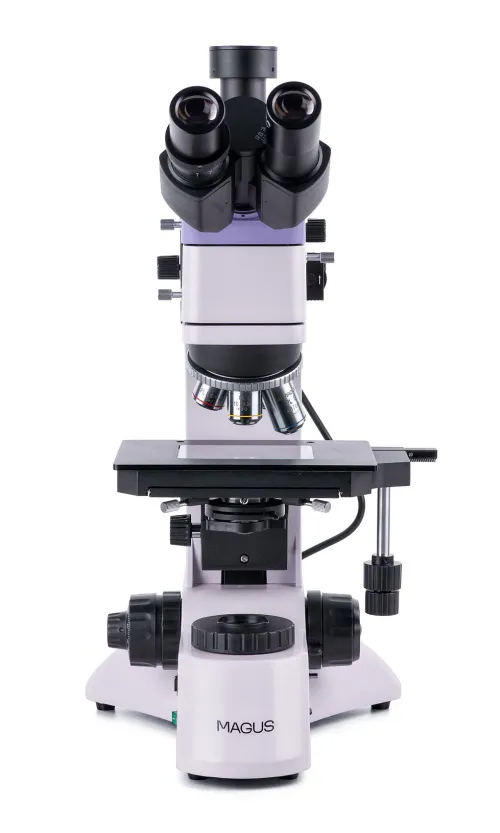

Микроскоп металлографический цифровой MAGUS Metal D600

Цифровая камера MAGUS CBF90 предназначена для использования с микроскопом и подходит тем пользователям, которые заинтересованы в съемке научных фото и видео, организации демонстраций в аудитории, обработке отснятых материалов и проведении измерений исследуемых объектов.
Устройство предназначено для работы по методу светлого поля, с объективами 20х, 40х, 60х и 100х.
MAGUS CBF90 подойдет увлеченным профессионалам, работающим в лабораториях, научно-исследовательских центрах и вузах.

Камера MAGUS CBF50 предназначена для работы с микроскопом. С ней вы можете создавать фото и видео, редактировать, просматривать и сохранять отснятые материалы, производить линейные и угловые измерения объектов, выводить изображение на внешний экран для собственного удобства или для демонстрации в аудитории.
Камера рекомендуется для работы с микроскопами по методу светлого поля, с объективами 40х, 60х и 100х.

Камера MAGUS CHD50 устанавливается на микроскоп и предназначена для съемки фото- и видеоматериалов исследований. Она может подключаться к компьютеру или к другому устройству для получения изображения в реальном времени, создания фотографий или видеозаписей: для этого камера снабжена интерфейсами HDMI, WLAN и USB 2.0. Еще одна особенность этой модели – автофокус, который включается автоматически при подключении через HDMI. Камера снимает в разрешении 4К (3840x2160 пикс) и может автоматически переводить его в Full HD (1920x1080 пикс), если внешний экран требует такого разрешения. Частота смены кадров – 30 в секунду. Благодаря этим характеристикам камера формирует качественное изображение без разрывов и размытия даже при наблюдении за движущимся объектом.

Камера MAGUS CHD40 разработана для совместного использования с микроскопом. С ее помощью исследователь может создавать фото- и видеоматериалы, редактировать их и проводить измерения объекта. Камера может быть подключена к компьютеру или к устройству для отображения видеоряда. Для этого камера снабжена тремя видами интерфейсов: USB 3.0, HDMI и Wi-Fi. Прибор снимает в разрешении 4К (3840x2160 пикс) или Full HD (1920x1080 пикс) в зависимости от возможностей внешнего экрана, частота кадровой съемки – 30 кадров в секунду. В результате получается качественное изображение без задержек, разрывов или «шлейфов», даже если объект наблюдения движется.

MAGUS CHD30 – это камера, предназначенная для интеграции с микроскопом. Камера способна производить фото- и видеосъемку. Благодаря встроенному ПО результаты съемки можно сразу редактировать – без установки дополнительных программ. Это возможно при подключении камеры через HDMI-интерфейс. Кроме того, камера способна проводить измерения объекта. Устройство можно совместить и с компьютером по сети Wi-Fi.

Бренд MAGUS производит системы визуализации, которые формируются из цифровой камеры и монитора. Жидкокристаллические мониторы MAGUS (работают на IPS-матрице) яркие и обладают широким углом обзора (кадр отображается адекватно, даже если экран расположен под углом). Диаметр дисплея – 13,3''. Монитор MCD40 рекомендуется для камер, производящих изображение в разрешении 4K: среди камер MAGUS это модели CHD40, CHD50.

Объектив с увеличением 100 крат. Лучше всего проявляет себя при использовании окуляров кратностью от 5х до 10х. Эта комбинация создает полезное увеличение микроскопа в пределах от 425 до 850 крат. Меньшая кратность не позволит рассмотреть объект достаточно подробно, большая не даст новой информации.

Объектив MAGUS 80PLL с большим рабочим расстоянием и коррекцией оптических искажений разработан для установки на металлографический микроскоп. Обладает увеличением 80х и предельным разрешением 0,35 мкм. Планахроматическая оптика убирает кривизну поля на 90% наблюдаемой поверхности и нивелирует хроматические аберрации для красного и синего цветов и сферическую для зеленого.

Адаптер C-mount – это дополнительная деталь микроскопа, с помощью которой цифровая камера интегрируется в вертикальный канал визуализации тринокулярного микроскопа MAGUS. Адаптер увеличивает в 0,65 крата, может изменять фокусное расстояние и адаптироваться под оптическую систему. Хорошо сочетается с камерами с диагональю сенсора от 1/1,8 до 1/1,2 дюймов и в этом случае не производит затемнений по углам снимка.

Планахроматический объектив для установки на металлографические микроскопы. Оптика объектива исправляет хроматические аберрации для красного и синего цветов и сферическую для зеленого. Планахромат отличается исправленной кривизной на 90% поверхности поля зрения, это значит, что поле зрения с адекватным отображением объекта будет широким. Наиболее явно это преимущество будет видно при работе на окулярах с полем зрения 22 мм. Окуляр 10х/22 мм сформирует поле зрения шириной 0,36 мм высокой степени плоскостности.

Объектив разработан для работы с образцами металлов и сплавов. Обладает рабочим расстоянием больше обычного: 3,98 мм – оно необходимо, чтобы при исследовании рельефного объекта не навредить объективу или объекту. Объектив ориентирован на тубус с оптической длиной «бесконечность». Парфокальная высота – 45 мм. Не требует покровного стекла при исследованиях.

Металлографический объектив отличается большим рабочим расстоянием. Для объектива 50PLL это 3,68 мм. Большое расстояние необходимо, поскольку на металлографическом микроскопе часто исследуют рельефные объекты, и при обычном расстоянии между образцом и линзой есть опасность повредить одно или другое. Объектив спроектирован под тубус «бесконечность», парфокальная высота – 45 мм. При работе покровное стекло не используется.

Объектив MAGUS Plan кратностью 20х предназначен для исследования на микроскопе металлов и сплавов. Спроектирован под длину тубуса «бесконечность», его рабочее расстояние – 8,8 мм. Это необходимо, чтобы не повредить линзу объектива или образец при исследованиях, так как объекты из металла могут иметь перепады высоты. Объектив не требует использования покровного стекла.

Адаптер C-mount используется для подключения цифровой камеры к триноклярному микроскопу MAGUS через вертикальный канал визуализации. Обладает собственным увеличением в 0,5 крата и идеально совмещается с камерами с размером матрицы от 1/3 до 1/2 дюймов: в этом случае изображение получается чистым, с большим полем обзора и без затемнений по краям.

Измерительный окуляр с ценой деления шкалы 0,1 мм. Шкала находится в плоскости полевой диафрагмы. Размеры можно измерять в миллиметрах или в микронах. Шкалу надо градуировать для каждого рабочего объектива с помощью калибровочного слайда. Цена деления слайда 0,01 мм. Его кладут на предметный столик и поворачивают окуляр так, чтобы деления шкал слайда и окуляра были параллельны друг другу.

Окуляр с увеличением 12,5x, с кольцом диоптрийной подвижки в пределах ±5D для подстройки резкости под особенности зрения. Используется как опциональный окуляр на микроскопах MAGUS. Если на тубусе микроскопа есть кольцо диоптрийной коррекции, то подстройку можно делать любым способом, на окуляре или на микроскопе.

Окуляр с увеличением 20 крат, подходит для использования с объективами 4х, 10х или 20х. Имеет кольцо диоптрийной подвижки для подстройки резкости изображения. При использовании на микроскопах с диоптрийной коррекцией (кольцо на тубусе) настройку можно производить удобным способом, на микроскопе или на окуляре. Благодаря выносу зрачка 10 мм окуляр подходит тем, кто носит очки. Посадочный диаметр окулярной трубки – 30 мм. Линзы выполнены из оптического стекла, корпус сделан из меди.

Окуляр с увеличением 12,5x для работы на микроскопах MAGUS.  Окуляр не имеет собственной диоптрийной коррекции для подстройки под зрение наблюдателя, ее можно выполнять с помощью кольца на окулярном тубусе микроскопа. Совместимый диаметр тубуса – 30 мм. Диаметр поля зрения окуляра 14 мм.

Окуляр для микроскопов MAGUS. У этой модели окуляра нет кольца диоптрийной подвижки, коррекцию можно выполнять с помощью кольца на тубусе микроскопа. Окуляр используется с объективами, имеющими увеличения 4, 10 и 20 крат. Посадочный диаметр окулярного тубуса – 30 мм. Предусмотрен вынос выходного зрачка 10 мм, чтобы было комфортно наблюдать в очках. Линзы окуляра изготовлены из оптического стекла, корпус из меди.

Окуляр с увеличением 25 крат и с полем зрения 9 мм. Используется с объективами 4 и 10 крат. Разработан специально для микроскопов MAGUS с диаметром окулярного тубуса 30 мм. Кольцо диоптрийной коррекции на окуляре не предусмотрено, резкость подводят с помощью кольца на тубусе микроскопа. Для наблюдателей, носящих очки, предусмотрен вынос выходного зрачка 10 мм. Линзы изготовлены из оптического стекла, корпус выполнен из меди.

Окуляр с 15-кратным увеличением и с полем зрения 15 мм. Подходит для работы на микроскопах MAGUS разных серий. Не оснащен кольцом диоптрийной коррекции. Подстройка резкости под зрение наблюдателя осуществляется с помощью кольца на окулярном тубусе микроскопа. Подходящий диаметр тубуса – 30 мм.

С помощью слайда Levenhuk 2 можно выполнить калибровку программы анализа изображений для повышения точности измерений. Он позволяет определить коэффициент поправки, используемый программой для расчетов в реальных единицах.

Калибровка программы анализа изображений – необходимая рутинная операция, позволяющая всегда держать точность измерений на высоком уровне. Необходимый для этого аксессуар – микрометрический (калибровочный) слайд: с его помощью определяется поправочный коэффициент для программы.

Калибровочный слайд Levenhuk 1 – аксессуар для микроскопии, который используется для калибровки программы анализа изображений. Калибровка происходит путем определения поправочного коэффициента, который позволяет программе максимально точно проводить измерения в разных единицах.

Очистка оптики – это непростой и трудозатратный процесс, который не всегда может быть правильно проведен в домашних условиях. Что и говорить про чистку линз, имеющих особое покрытие, толщина которого обычно не превышает 250-300 нм. В таких случаях вам поможет чистящий карандаш Levenhuk Cleaning Pen LP10.

Наглазник – это насадка на окуляр микроскопа. Наглазники имеют коническую форму, делаются из резины и применяются для более комфортного взаимодействия с устройством.

Набор шестигранных ключей разного размера предназначен для монтажа или разъединения деталей микроскопа. Ключи в форме Г просты в применении и подходят к любой модели микроскопа MAGUS.

Специальная салфетка из микрофибры Levenhuk P20 NG предназначена для ухода за линзовой оптикой. Она поможет быстро очистить от загрязнений объективы и окуляры любых оптических приборов: микроскопов, телескопов, биноклей, зрительных труб, фото- и видеокамер, а также очков. Мягкая салфетка не поцарапает поверхность стекла и не нанесет повреждений просветляющему покрытию.
