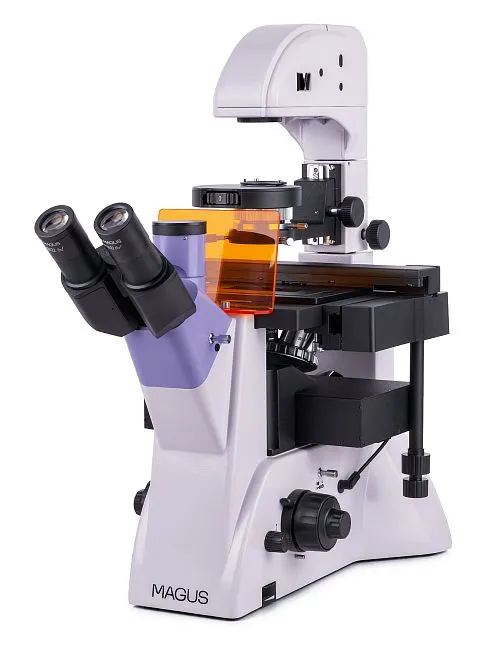

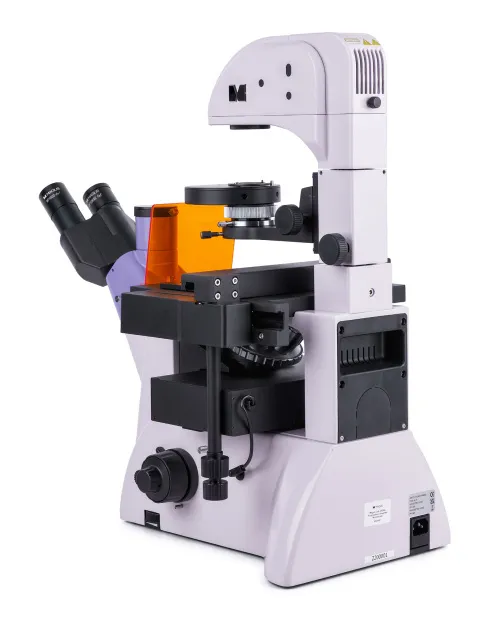

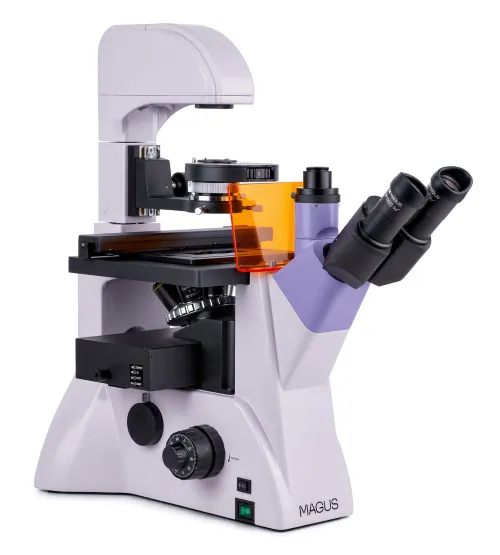

Микроскоп люминесцентный инвертированный MAGUS Lum V500L

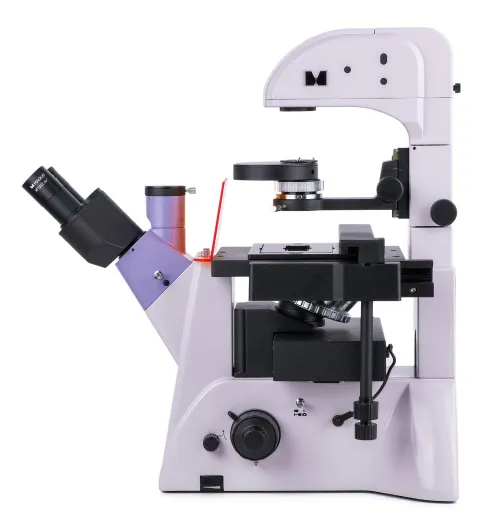

MAGUS Lum V500L – это профессиональный микроскоп, предназначенный для работы по трем методам исследований: люминесценции, фазового контраста и светлого поля. Люминесцентный метод применяется при освещении отраженным светом, при этом используются фильтры возбуждения для работы с флюорохромами DAPI, FITC и TRITC. Методы светлого поля и фазового контраста доступны в проходящем свете. Микроскоп имеет инвертированную конструкцию, поэтому образцы исследования могут быть помещены в лабораторную посуду. Колбы, чашки Петри и другие емкости должны иметь толщину дна 1,2 мм и высоту не более 55 мм. Если отклонять штатив, то возможно установить посуду высотой до 165 мм. Микроскоп предназначен для исследований, диагностической работы, обучения.

Микроскоп в работе »

Оптическая схема

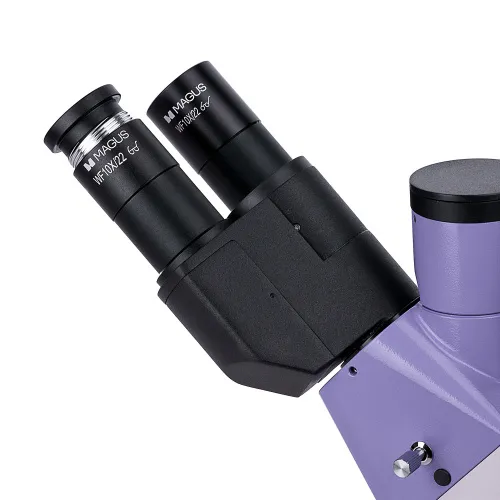

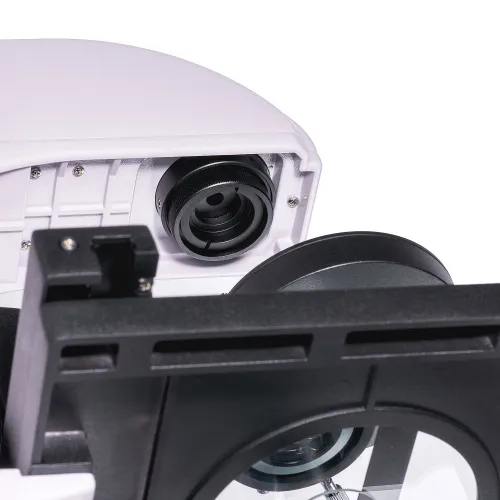

Микроскоп оборудован визуальной насадкой, окулярные тубусы которой можно поворачивать для изменения высоты взора. Это делает конструкцию прибора удобной для любого пользователя. Микроскоп предусматривает установку цифровой камеры и монитора – они не включены в комплектацию, но могут быть приобретены отдельно. Канал визуализации на насадке делит световой поток в соотношении 100/0 или 50/50, а канал визуализации сбоку на корпусе имеет переключатель 100/0 или 0/100.

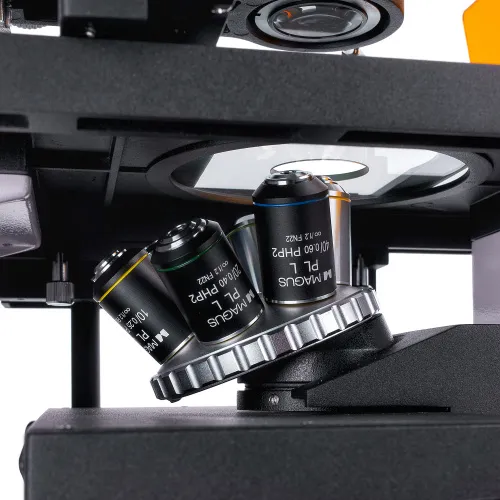

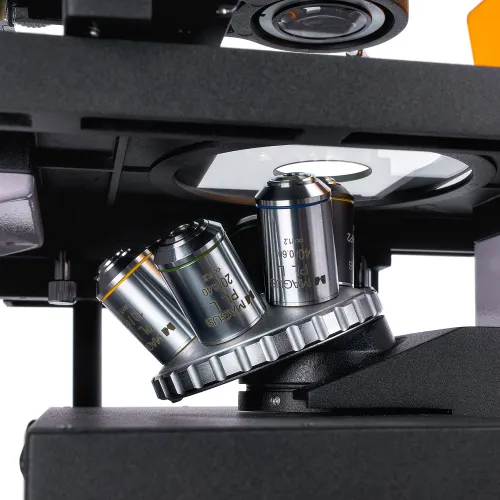

Среди объективов, включенных в комплектацию, есть не только классические планахроматы для светлого поля и люминесценции, но и три объектива, используемые для работы в фазовом контрасте. Всего объективов шесть, они рассчитаны на бесконечность. Свободных гнезд в револьверном устройстве тоже шесть – все объективы из комплекта могут быть одновременно использованы на микроскопе. Револьверное устройство расположено под предметным столиком.

Система освещения

Источниками проходящего и отраженного света выступают 5-ваттные светодиоды. Они обеспечивают яркое и равномерное освещение, служат 50 000 часов без замены, не выделяют тепло при работе. Светодиодное освещение безопаснее, чем ртутное, экономичное и не требует обслуживания, поэтому люминесценция на базе светодиодов рекомендуется для обучения. В этом микроскопе используются фильтры возбуждения люминесценции для работы с флюорохромами DAPI, FITC и TRITC.

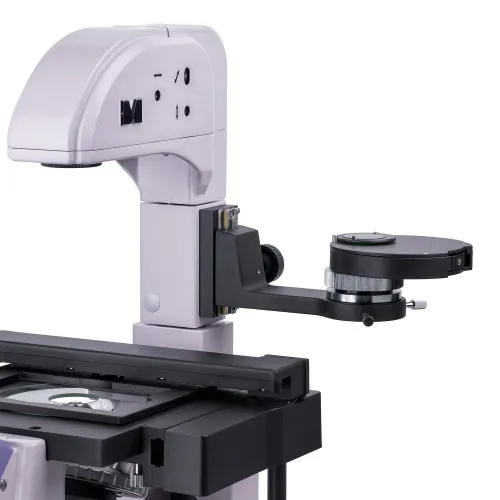

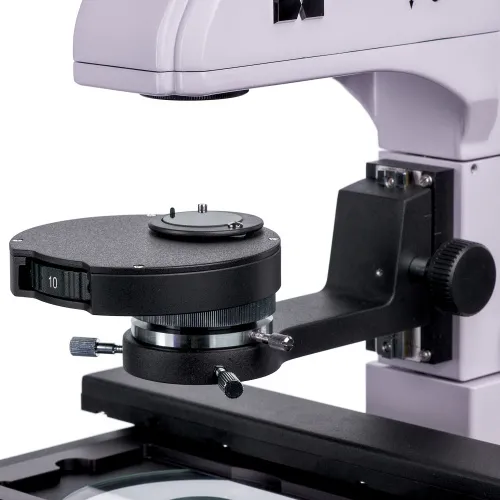

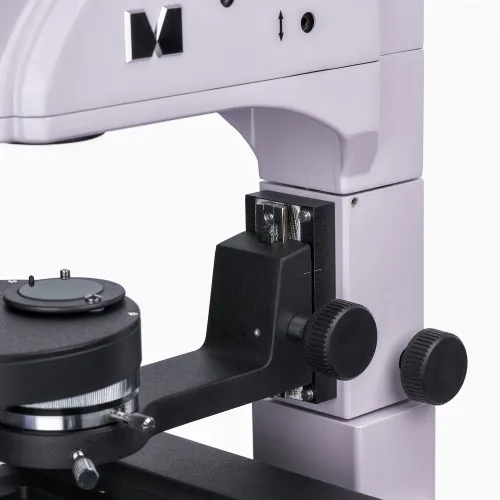

Метод Кёлера можно использовать и на проходящем, и на отраженном свете, чтобы получить максимально четкое и контрастное изображение без артефактов и затемнений по краям. Фазово-контрастный конденсор упрощает переход от светлого поля к фазово-контрастной микроскопии и обратно за счет дисковой конструкции – вращением диска выбирается либо свободное отверстие (светлое поле), либо фазовый контраст (три отверстия с центрируемыми кольцами для объективов 10х, 20х и 40х).

Механика

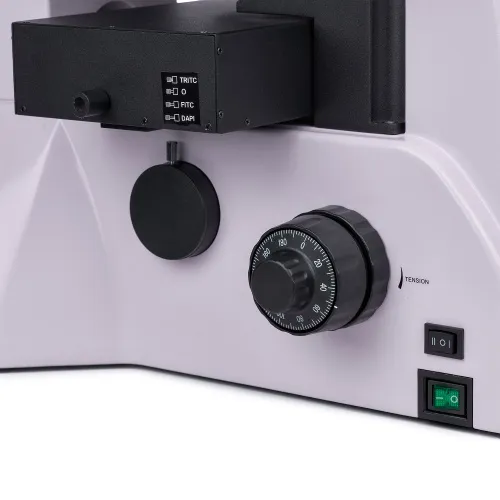

Образец в лабораторной посуде помещается на неподвижный предметный столик. На столик также устанавливают держатель лабораторной посуды подходящего размера – всего в комплекте четыре держателя. Посуду перемещают в горизонтальной плоскости по двум осям. Для регулировки резкости изображения используют механизмы коаксиальной фокусировки – грубой и тонкой. Ход грубой фокусировки можно сделать более мягким или, наоборот, жестким. Также для грубой фокусировки можно выставить блокировку хода.

Аксессуары

В линейке бренда представлены аксессуары для этого микроскопа: окуляры, объективы, калибровочные слайды, цифровые камеры. Используя их, получится полностью раскрыть все возможности MAGUS Lum V500L.

Основные особенности:

• Наблюдения в свете видимой люминесценции в отраженном свете; фильтры для работы с флюорохромами DAPI, FITC и TRITC
• Наблюдения в светлом поле и фазово-контрастным методом в проходящем свете
• 5-ваттные светодиоды и метод Кёлера для проходящего и отраженного света
• Два канала визуализации – на насадке с делением 100/0 или 50/50 и на корпусе с делением 100/0 или 0/100
• Инвертированная конструкция корпуса – для использования лабораторной посуды высотой до 55 мм, а при отклоненном штативе – до 165 мм
• Объективы-планахроматы, рассчитанные на посуду с толщиной дна 1,2 мм
• Фазово-контрастный конденсор по типу вращающегося диска, неподвижный предметный столик с держателями лабораторной посуды разного размера

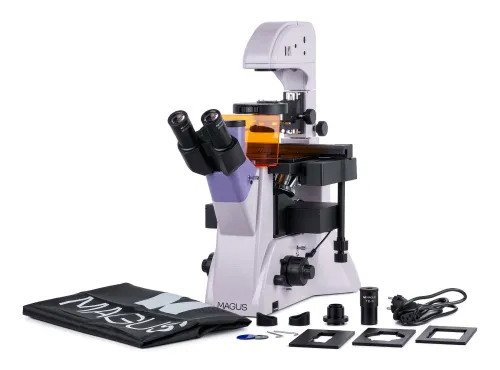

Комплектация:

• Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель лабораторной посуды (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Цифровая камера
• Калибровочный слайд
• Монитор
