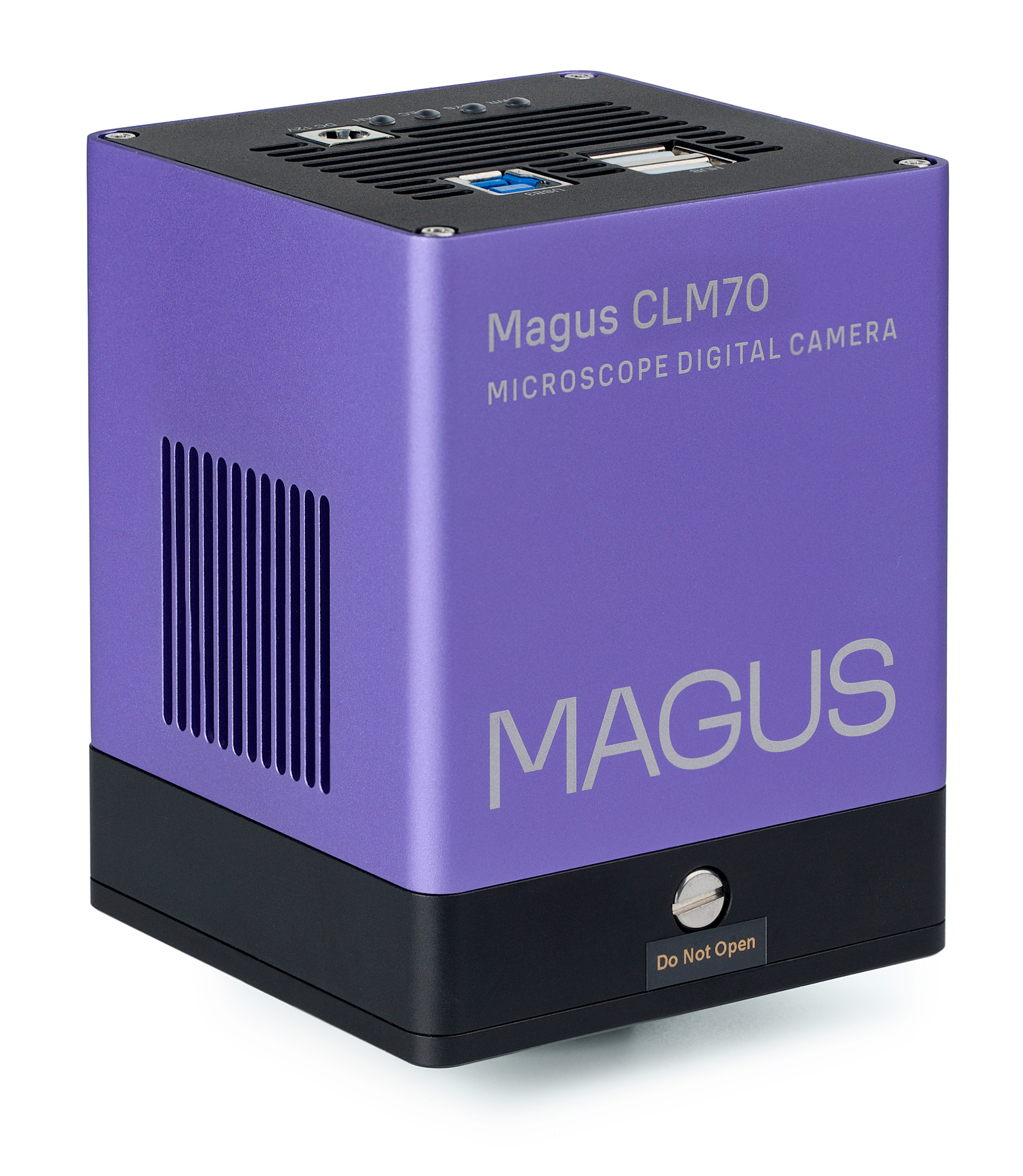

Камера цифровая MAGUS CLM70USB 3.0, 1,7 Мпикс, 1,1'', монохромная
Камеры серии MAGUS CLM созданы специально для наблюдений под микроскопом в люминесцентном освещении или в темном поле. Монохромная камера CLM70 обладает высокой светочувствительностью и производит изображение с разрешением 1600x1100 пикс. Частота смены кадров при видеосъемке – 94 кадра в секунду при наибольшем разрешении. Устройство рекомендуется и... далее
|
Сопутствующие товары
Адаптер C-mount MAGUS CFA065
закрытьАдаптер C-mount – это дополнительная деталь микроскопа, с помощью которой цифровая камера интегрируется в вертикальный канал визуализации тринокулярного микроскопа MAGUS. Адаптер увеличивает в 0,65 крата, может изменять фокусное расстояние и адаптироваться под оптическую систему. Хорошо сочетается с камерами с диагональю сенсора от 1/1,8 до 1/1,2 дюймов и в этом случае не производит затемнений по углам снимка.
Адаптер C-mount MAGUS CFA050
закрытьАдаптер C-mount используется для подключения цифровой камеры к триноклярному микроскопу MAGUS через вертикальный канал визуализации. Обладает собственным увеличением в 0,5 крата и идеально совмещается с камерами с размером матрицы от 1/3 до 1/2 дюймов: в этом случае изображение получается чистым, с большим полем обзора и без затемнений по краям.
Адаптер C-mount MAGUS CMT037
закрытьДля установки цифровой камеры на микроскоп нужен адаптер C-mount. Каждая модель адаптера MAGUS имеет собственное увеличение и поэтому лучше других подходит для сопряжения с определенными камерами. Кратность модели CMT037 – 0,37х, и она идеально совмещается с камерами, в которые встроен сенсор величиной от 1/4 до 1/3 дюйма. В коллекции MAGUS это камеры CHD10 и CBF10. Снимок получается без затемнений на периферии.
Адаптер C-mount MAGUS CMT050
закрытьКаждая модель адаптера C-mount от MAGUS создана для работы с определенными сенсорами цифровой камеры. Адаптер CMT050 с увеличением 0,5х рассчитан на взаимодействие с камерами, размер сенсора которых составляет от 1/3 до 1/2 дюйма. Совмещайте их с камерами CBF10, CDF10, CHD10, CHD20 и CHD30 бренда MAGUS — так поле зрения получится оптимальным. Адаптер нужен для монтажа установленного на нем устройства на место окуляра. При установке используйте переходник под диаметр окулярной трубки микроскопа.
Адаптер C-mount MAGUS CMT075
закрытьКаждая из цифровых камер требует адаптер C-mount для соединения с микроскопом. Его выбор зависит от величины сенсора, так как адаптер обладает собственным увеличением и это влияет на итоговое поле зрения. В качестве переходника для моделей камер CBF30, CBF50, CBF90, CDF30, CDF50, CLM10, CLM30, CHD40, CHD50 рекомендуется адаптер CMT075. Его увеличение – 0,75х, и потому он предназначен для работы с камерами с размером матрицы от 1/1,8 до 1 дюйма. В этом случае наблюдатель получит оптимальное поле зрения.
Адаптер C-mount MAGUS CMT100
закрытьАдаптер C-mount модели CMT100 от MAGUS имеет наибольшее увеличение – 1х. Он станет лучшим выбором для камер с сенсором с диагональю от 1 дюйма и выше. В ассортименте бренда MAGUS это камеры CBF70, CDF70, CLM50, CLM70, CLM90. Перечисленные камеры, оснащенные адаптером этой модели, сформируют максимальное поле зрения.
Кольцо переходное MAGUS MR300
закрытьПереходное кольцо используется для соединения цифровой камеры с окулярной трубкой микроскопа. Для монтажа установите кольцо на микроскоп, в другой его конец вставьте адаптер C-mount (23,2 мм в диаметре) и затем соедините с камерой. Переходник MR300 подойдет для окулярной трубки микроскопа диаметром 30 мм.
Кольцо переходное MAGUS MR305
закрытьПосадочный диаметр цифровой камеры на адаптере C-mount и диаметр окулярной трубки микроскопа могут не совпадать. Чтобы сгладить разницу и поставить камеру на место окуляра, используется переходное кольцо. Модель MR305 подходит для окулярной трубки диаметром 30,5 мм и адаптера диаметром 23,2 мм.
Камеры серии MAGUS CLM созданы специально для наблюдений под микроскопом в люминесцентном освещении или в темном поле. Монохромная камера CLM70 обладает высокой светочувствительностью и производит изображение с разрешением 1600x1100 пикс. Частота смены кадров при видеосъемке – 94 кадра в секунду при наибольшем разрешении. Устройство рекомендуется использовать с объективами 40х, 60х и 100х. Камера снабжена элементом Пельтье, который охлаждает сенсор и сохраняет высокое качество получаемых изображений. Центральный затвор снимает сигнал одновременно со всех диодов, благодаря чему кадр не деформируется при передвижении объекта. В камеру встроен интерфейс USB 3.0 для соединения с компьютером. Он отличается высокой скоростью передачи данных, поэтому изображение сохраняет свое качество при выводе на устройства воспроизведения. Камера предназначена для работы в лабораториях, профессиональных исследований и обучения уровня вуза.

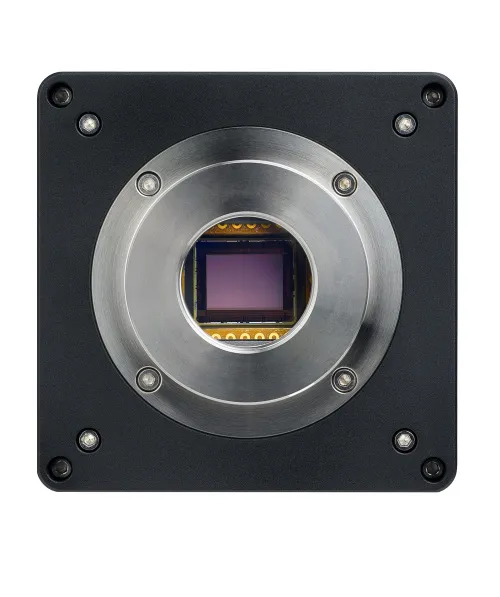

В основе камеры – CMOS-матрица SONY Exmor размером 1,1'' с пикселем 9x9 мкм. В этих матрицах применена технология обратной засветки, повышающая светочувствительность – в модели CLM70 она составляет 8100 мВ при выдержке 1/30 секунды. Монохромное изображение не позволяет различить цвета препарата, но обладает большой контрастностью, что важно при исследованиях с недостаточным освещением. Для формирования наибольшего поля зрения без деформации подойдет адаптер 1х.
Сенсор склонен нагреваться при работе. Нагревание порождает тепловой шум в изображении, его качество падает. Чтобы этого избежать, в камеру вмонтировали элемент Пельтье – термоэлектрический преобразователь, поддерживающий температуру на 42 °С ниже окружающей. Модуль охлаждает матрицу, и изображение сохраняет высокое качество даже при съемке с большой выдержкой.
Камера оснащена центральным затвором. Он одновременно считывает сигнал со всех пикселей, в результате получается изображение, точно повторяющее реальную картину, даже если объект передвигается.
Программное обеспечение, идущее в комплекте, обеспечивает камере эффективную работу: с его помощью можно не только снимать фотографии и видеоматериалы, но и обрабатывать полученное изображение, а также измерять линейные и угловые размеры объектов и их структур. При подготовке к измерениям откалибруйте ПО под каждый объектив с помощью калибровочного слайда.
Установка камеры на микроскоп происходит в канал визуализации, устройства соединяются с помощью адаптера C-mount.
Основные особенности:
- Оптимальный выбор для работы в люминесцентном свете и по методу темного поля
- Создает монохромное изображение в разрешении 1600x1100 пикс, частота смены кадров при видеозаписи – 94 кадра в секунду
- Лучше всего сочетается с объективами кратностью 40х, 60х и 100х
- Оснащена элементом Пельтье, который охлаждает сенсор и сохраняет высокое качество изображения
- Центральный затвор формирует реалистичный кадр, даже если объект находится в движении

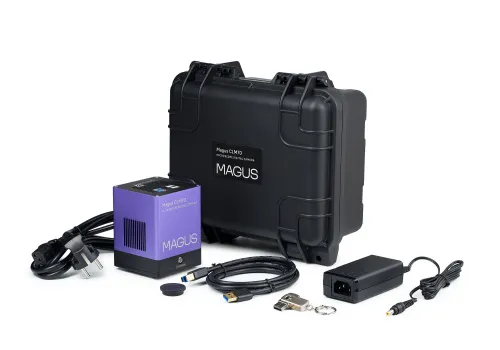

Комплектация:
- Цифровая камера
- Кабель USB
- Адаптер питания 12 В, 3 А
- Кейс
- Установочный компакт-диск с драйверами и программным обеспечением
- Инструкция по эксплуатации и гарантийный талон
| Технические характеристики | |
| Сенсор | SONY Exmor CMOS |
| Цветной/монохромный | монохромный |
| Число мегапикселей | 1,7 |
| Максимальное разрешение, пикс | 1600x1100 |
| Размер сенсора | 1,1" (14,4x9,9 мм) |
| Размер пикселя, мкм | 9,0x9,0 |
| Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной | есть |
| Светочувствительность | 8100 мВ при 1/30 с |
| Отношение сигнал/шум | 0,3 мВ при 1/30 с |
| Время выдержки | 0,1 мс–1 ч |
| Возможность записи видео | есть |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 94@1600x1100 |
| Место установки | канал визуализации |
| Формат изображения | *.jpg, *.bmp, *.png, *.tif |
| Формат видеороликов | *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше) |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром и антибликовым фильтром) |
| Тип затвора | Global shutter (глобальный затвор) |
| Баланс белого | авто/ручной |
| Контроль экспозиции | авто/ручной |
| Программные возможности | размер изображения, яркость, время выдержки |

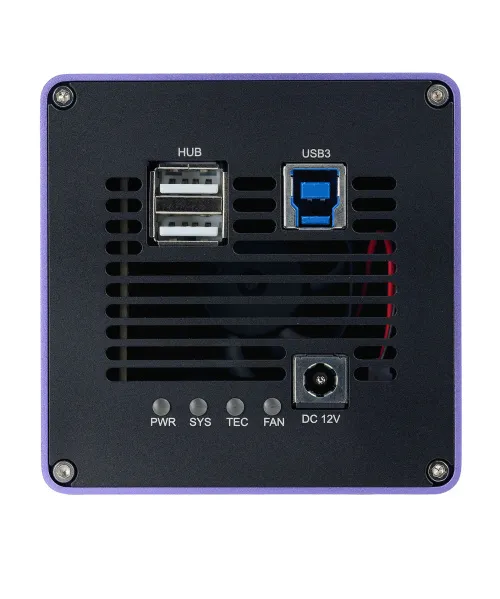

| Выход | USB 3.0, 5 Гб/с |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
| Программное обеспечение | MAGUS View |

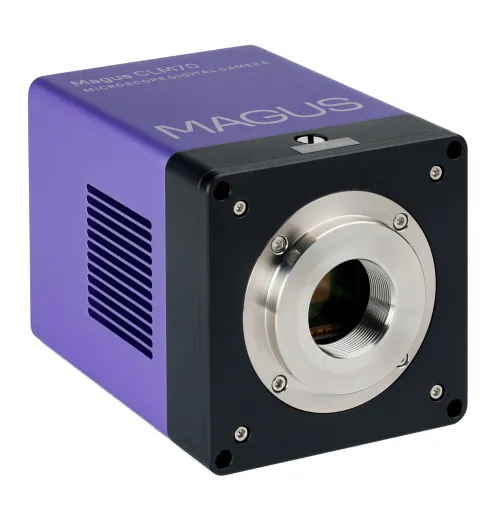

| Тип крепления | C-mount |
| Корпус | цельнолитой алюминиевый |
| Питание | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье |
| Диапазон рабочих температур, °С | –10... 50 |
| Диапазон рабочей влажности, % | 30… 80 |
