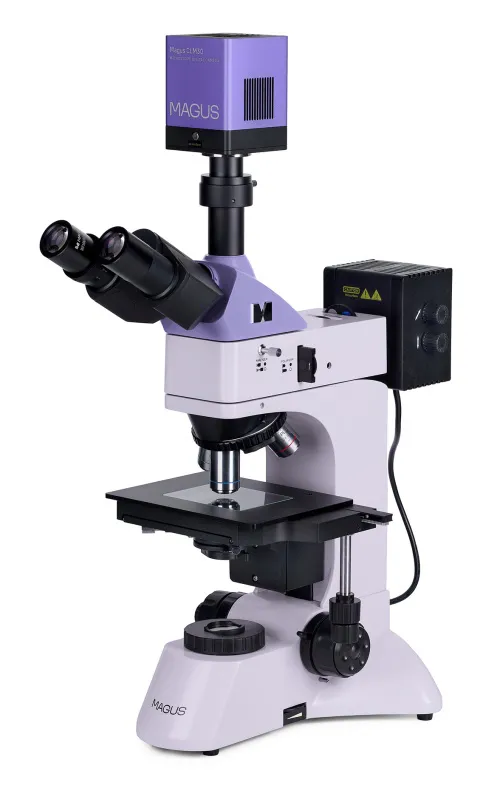

» » » Микроскоп металлографический цифровой MAGUS Metal D600 BD

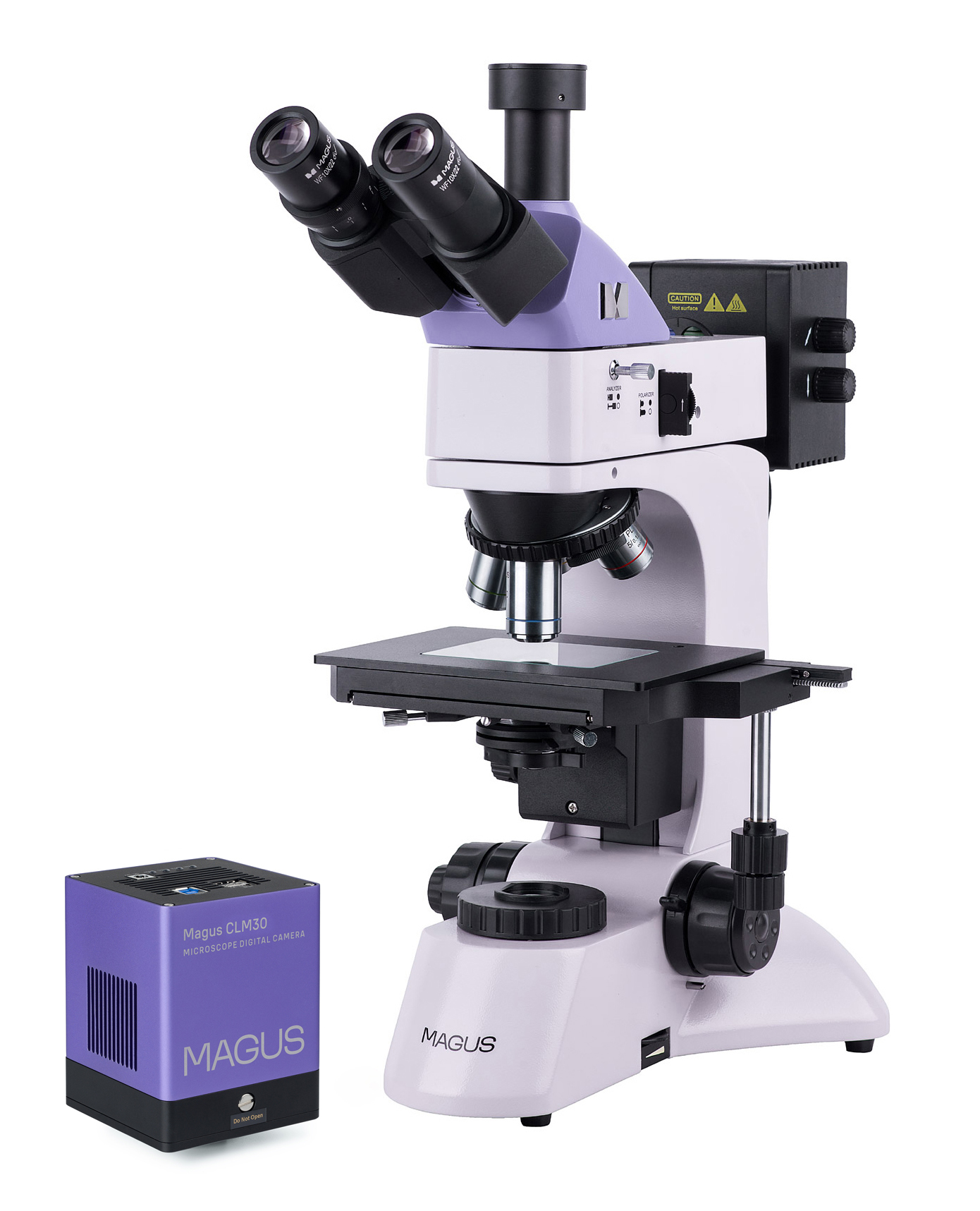

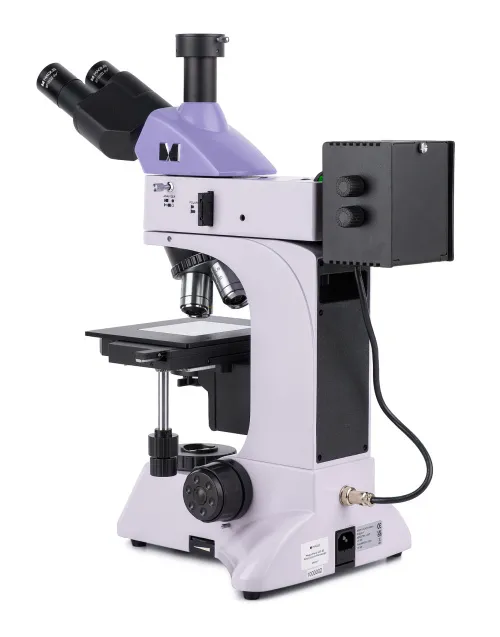

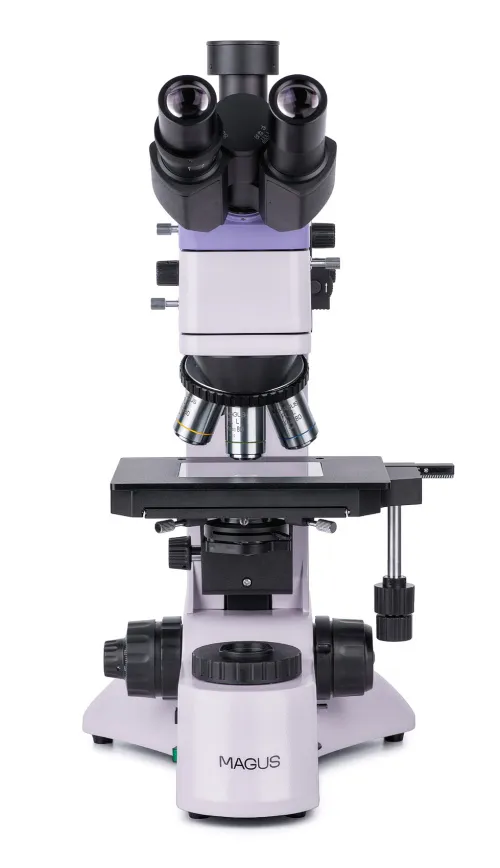

Микроскоп металлографический цифровой MAGUS Metal D600 BD

MAGUS by Levenhuk
С камерой. Увеличение: 50–400х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель проходящего света 30 Вт, галогенный осветитель отраженного света 50 Вт
  • Артикул: 83026
  • Гарантия: 5 лет
  • Вес в упаковке: 17,3 кг.
  • Размер упаковки (ДхШхВ): 35,2×30,5×75 см.
  • 829 990
  • MAGUS by Levenhuk
  Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Встроенный осветите... далее

Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

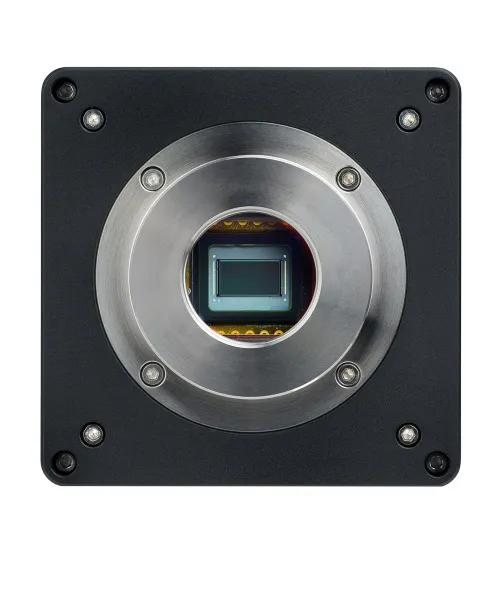

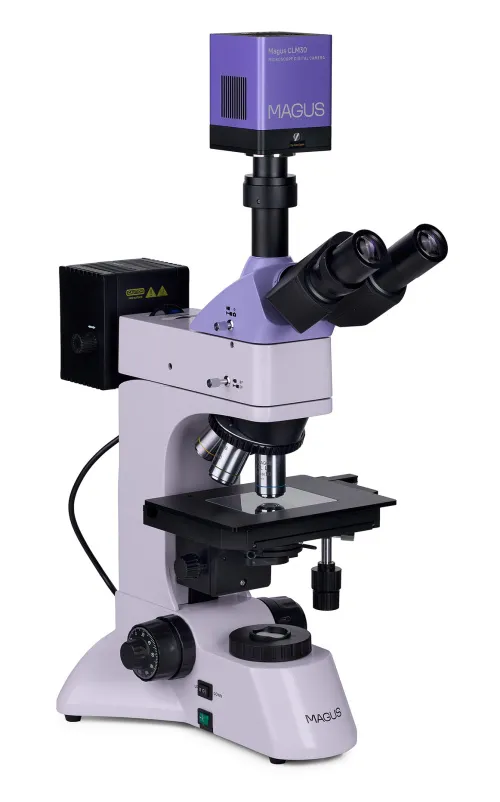

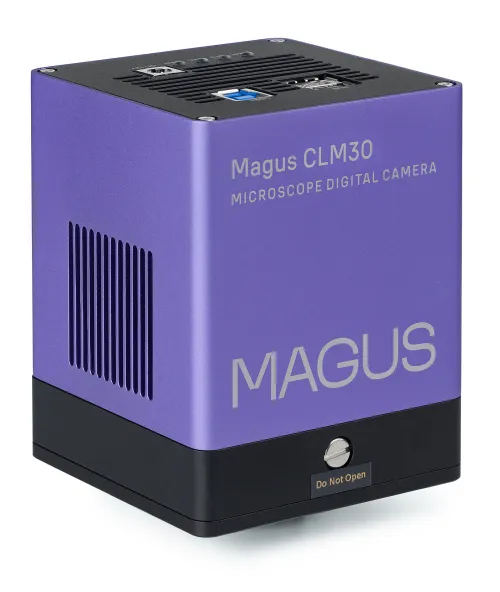

Цифровая камера
Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

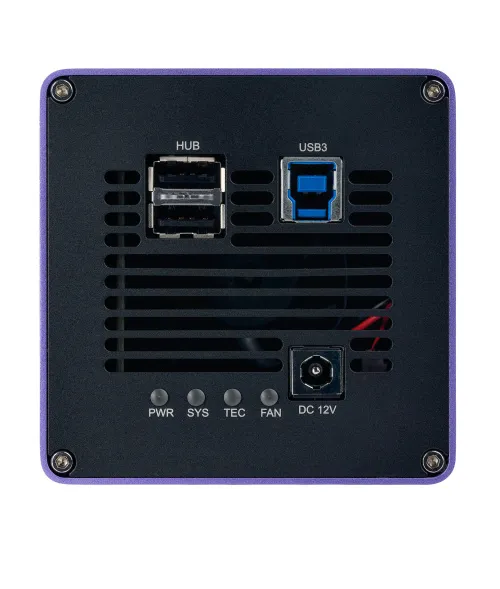

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

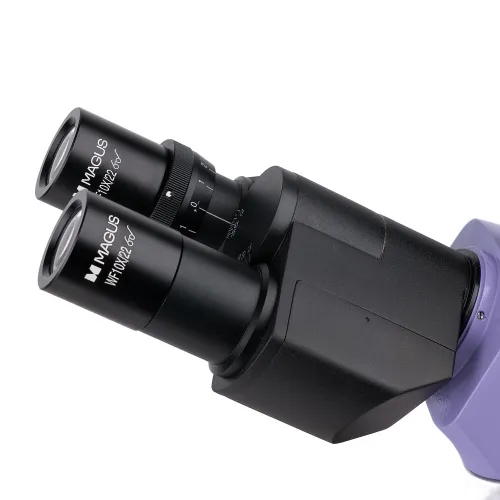

Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

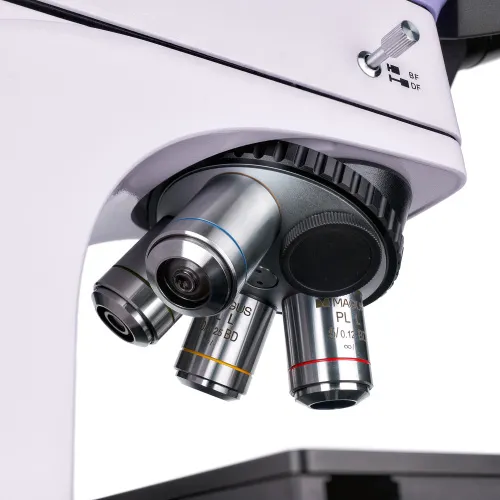

Револьверное устройство
Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

Фокусировка

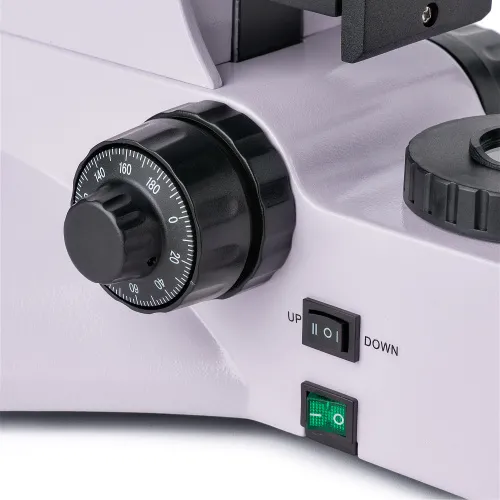

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.

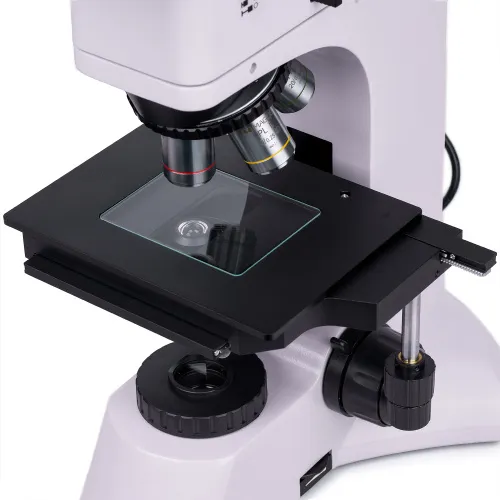

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами.

Источники света

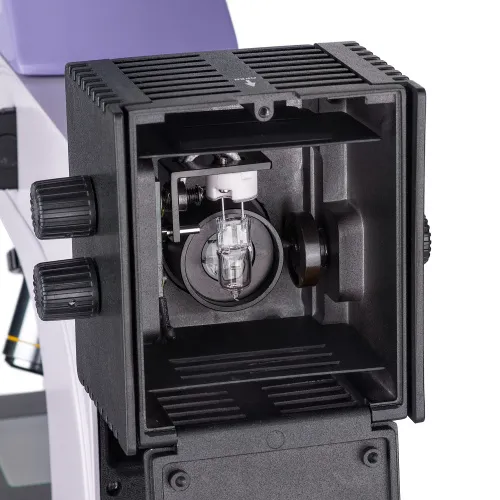

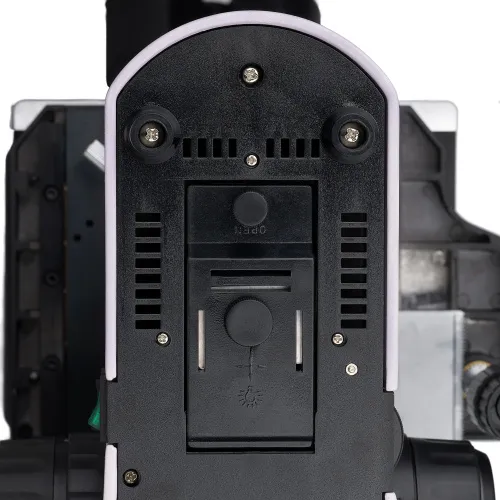

В осветителях отраженного и проходящего света стоят галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа осветителя проходящего света светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. В осветитель отраженного света установлена 50-ваттная лампа – специально для комфортной работы в темной поле.

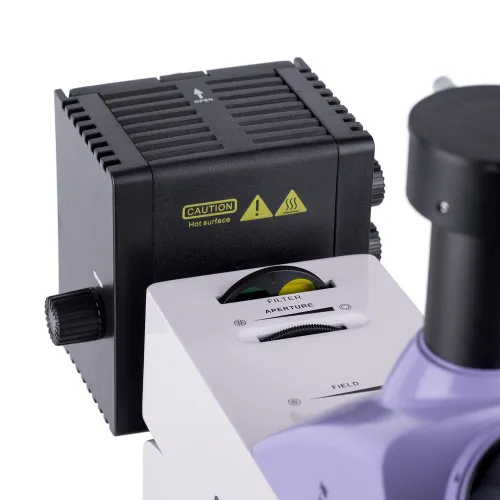

Осветительная система отраженного света

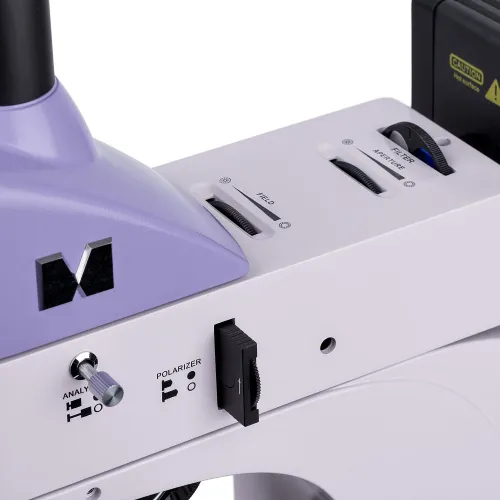

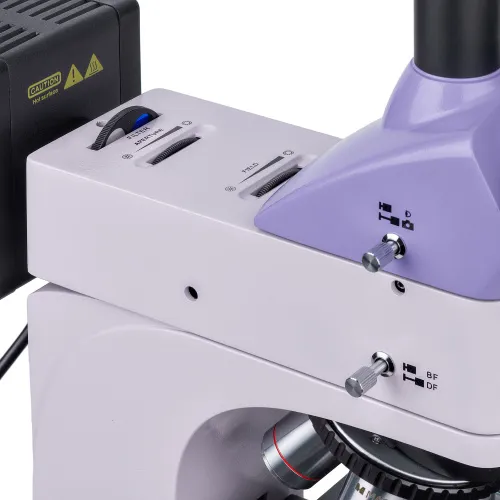

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

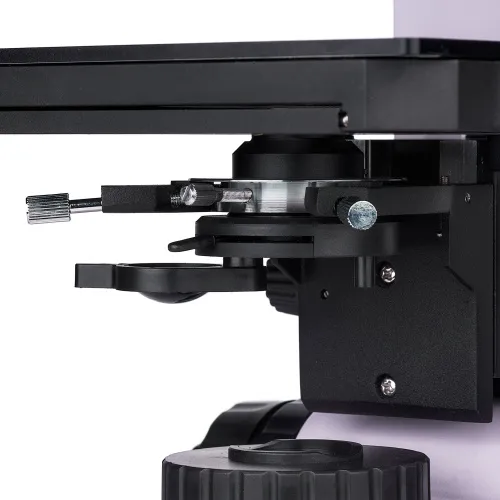

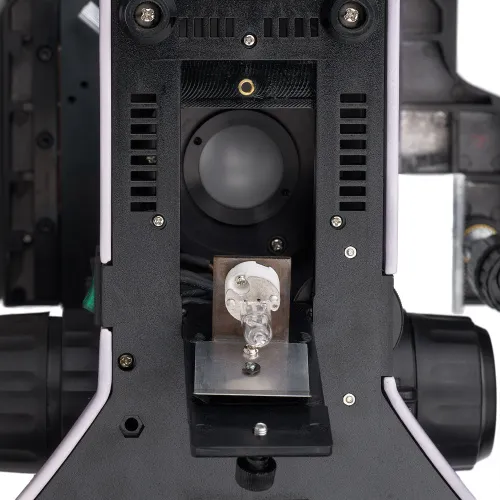

Осветительная система проходящего света
Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1,25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения.

Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

  • Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм
  • Опорная и исследуемая поверхности объекта должны быть параллельными
  • Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
  • Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
  • Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
  • Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
  • Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
  • Конденсор Аббе с откидной линзой
  • В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
  • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
  • Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

  • Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
  • Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
  • 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
  • Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
  • Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
  • Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
  • Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

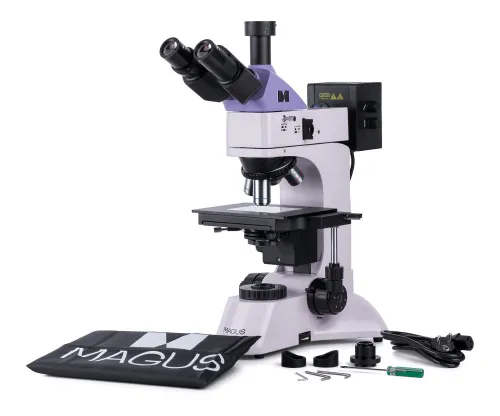

Комплектация:

  • Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
  • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Осветитель отраженного света – насадка с фонарем лампы
  • Тринокулярная визуальная насадка
  • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Прозрачная вставка в столик
  • Адаптер C-mount 1х
  • Ключ-шестигранник
  • Сетевой шнур питания для микроскопа
  • Кабель осветителя отраженного света
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм со шкалой
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
  • Калибровочный слайд

Тип микроскопа

цифровые, световые/оптические, металлографические

Тип насадки

тринокулярные

Насадка

Зидентопф

Угол наклона окулярной насадки

30°

Увеличение, крат

50–400 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)

Диаметр окулярной трубки, мм

30

Окуляры

10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)

Объективы

планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L40х/0,60 BD; парфокальная высота 45 мм (*опция: PL L50х/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой))

Револьверное устройство

на 5 объективов

Рабочее расстояние, мм

9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х)

Межзрачковое расстояние, мм

48–75

Предметный столик, мм

210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой

Диапазон перемещения предметного столика, мм

75/50

Диоптрийная коррекция окуляров, D

±5 (на левом тубусе)

Конденсор

проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт»

Диафрагма

отраженный и проходящий свет: встроенные апертурная и полевая

Фокусировка

коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)

Подсветка

галогенная

Регулировка яркости

есть

Источник питания

сеть переменного тока, 220±22 В / 50 Гц

Тип лампы подсветки

отраженный свет: 12 В/50 Вт; проходящий свет: 12 В/30 Вт

Светофильтры

отраженный свет: матовый, желтый, зеленый, синий

Вес, кг

не более 11, без упаковки

Диапазон рабочих температур, °С

+5… +35

Дополнительно

отраженный свет: встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля

Число мегапикселей

8,3

Чувствительный элемент

SONY Exmor CMOS, цветной, 1/1,2"(11,14x6,26 мм)

Размер пикселя, мкм

2,9x2,9

Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной

есть

Чувствительность, вольт на люкс-секунду на длине волны 550 нм

5970 мВ при 1/30 с

Возможность записи видео

есть

Кадровая частота

45@3840x2160; 70@1920x1080

Место использования

канал визуализации

Спектральный диапазон, нм

380–650 (с ИК-фильтром и антибликовым фильтром)

Тип затвора

ERS (электронный скользящий затвор)

Баланс белого

авто/ручной

Контроль экспозиции

авто/ручной

ПО, драйверы

MAGUS View

Программные возможности

размер изображения, яркость, время выдержки

Выход

USB 3.0, 5 Гб/с

Системные требования

Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше

Корпус

цельнолитой алюминиевый

Источник питания камеры

постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье

Диапазон рабочих температур, °С

–10... 50

Уровень пользователя

для профессионалов, для опытных

Уровень сложности сборки и настройки

сложно

Фото

*.jpg, *.bmp, *.png, *.tif

Видео

*.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше)

Назначение

металлографические

Расположение подсветки

комбинированная

Метод исследования

поляризация, темное поле, светлое поле

Цифровая камера в комплекте

есть

Чехол/кейс/сумка в комплекте

чехол пылезащитный

Максимальное разрешение

3840x2160 пикс
