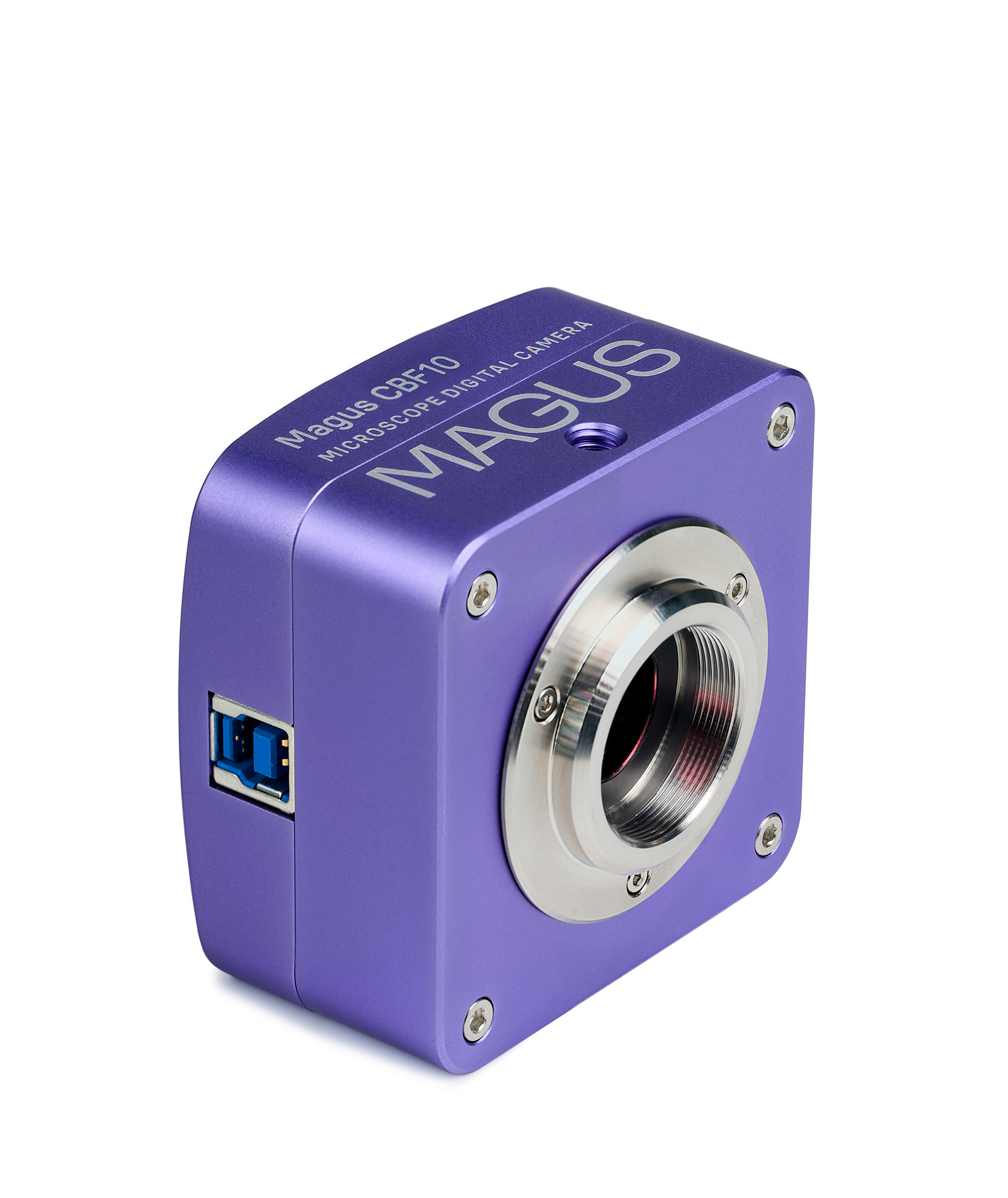

Камера цифровая MAGUS CBF10USB 3.0, 18 Мпикс, 1/2,3'', цветная
Цифровая камера MAGUS CBF10 создана для фото- и видеосъемки с микроскопа, редактирования полученного медиаматериала, выведения изображения на внешний экран в режиме реального времени и организации демонстраций.
Устройство рекомендуется использовать в работе по методу светлого поля, с объективами 4х и 10х микроскопов плоского поля и стереоми... далее |
Сопутствующие товары
Адаптер C-mount MAGUS CFA065
закрытьАдаптер C-mount – это дополнительная деталь микроскопа, с помощью которой цифровая камера интегрируется в вертикальный канал визуализации тринокулярного микроскопа MAGUS. Адаптер увеличивает в 0,65 крата, может изменять фокусное расстояние и адаптироваться под оптическую систему. Хорошо сочетается с камерами с диагональю сенсора от 1/1,8 до 1/1,2 дюймов и в этом случае не производит затемнений по углам снимка.
Адаптер C-mount MAGUS CFA050
закрытьАдаптер C-mount используется для подключения цифровой камеры к триноклярному микроскопу MAGUS через вертикальный канал визуализации. Обладает собственным увеличением в 0,5 крата и идеально совмещается с камерами с размером матрицы от 1/3 до 1/2 дюймов: в этом случае изображение получается чистым, с большим полем обзора и без затемнений по краям.
Адаптер C-mount MAGUS CMT037
закрытьДля установки цифровой камеры на микроскоп нужен адаптер C-mount. Каждая модель адаптера MAGUS имеет собственное увеличение и поэтому лучше других подходит для сопряжения с определенными камерами. Кратность модели CMT037 – 0,37х, и она идеально совмещается с камерами, в которые встроен сенсор величиной от 1/4 до 1/3 дюйма. В коллекции MAGUS это камеры CHD10 и CBF10. Снимок получается без затемнений на периферии.
Адаптер C-mount MAGUS CMT050
закрытьКаждая модель адаптера C-mount от MAGUS создана для работы с определенными сенсорами цифровой камеры. Адаптер CMT050 с увеличением 0,5х рассчитан на взаимодействие с камерами, размер сенсора которых составляет от 1/3 до 1/2 дюйма. Совмещайте их с камерами CBF10, CDF10, CHD10, CHD20 и CHD30 бренда MAGUS — так поле зрения получится оптимальным. Адаптер нужен для монтажа установленного на нем устройства на место окуляра. При установке используйте переходник под диаметр окулярной трубки микроскопа.
Адаптер C-mount MAGUS CMT075
закрытьКаждая из цифровых камер требует адаптер C-mount для соединения с микроскопом. Его выбор зависит от величины сенсора, так как адаптер обладает собственным увеличением и это влияет на итоговое поле зрения. В качестве переходника для моделей камер CBF30, CBF50, CBF90, CDF30, CDF50, CLM10, CLM30, CHD40, CHD50 рекомендуется адаптер CMT075. Его увеличение – 0,75х, и потому он предназначен для работы с камерами с размером матрицы от 1/1,8 до 1 дюйма. В этом случае наблюдатель получит оптимальное поле зрения.
Адаптер C-mount MAGUS CMT100
закрытьАдаптер C-mount модели CMT100 от MAGUS имеет наибольшее увеличение – 1х. Он станет лучшим выбором для камер с сенсором с диагональю от 1 дюйма и выше. В ассортименте бренда MAGUS это камеры CBF70, CDF70, CLM50, CLM70, CLM90. Перечисленные камеры, оснащенные адаптером этой модели, сформируют максимальное поле зрения.
Кольцо переходное MAGUS MR300
закрытьПереходное кольцо используется для соединения цифровой камеры с окулярной трубкой микроскопа. Для монтажа установите кольцо на микроскоп, в другой его конец вставьте адаптер C-mount (23,2 мм в диаметре) и затем соедините с камерой. Переходник MR300 подойдет для окулярной трубки микроскопа диаметром 30 мм.
Кольцо переходное MAGUS MR305
закрытьПосадочный диаметр цифровой камеры на адаптере C-mount и диаметр окулярной трубки микроскопа могут не совпадать. Чтобы сгладить разницу и поставить камеру на место окуляра, используется переходное кольцо. Модель MR305 подходит для окулярной трубки диаметром 30,5 мм и адаптера диаметром 23,2 мм.
Цифровая камера MAGUS CBF10 создана для фото- и видеосъемки с микроскопа, редактирования полученного медиаматериала, выведения изображения на внешний экран в режиме реального времени и организации демонстраций.
Устройство рекомендуется использовать в работе по методу светлого поля, с объективами 4х и 10х микроскопов плоского поля и стереомикроскопами.
Разрешение и FPS
Камера MAGUS CBF10 имеет гибкие настройки отображения графики.
Максимальное разрешение 4912x3684 пикс помогает достичь наиболее реалистичного и детализированного изображения. В этом режиме возможно ведение видеосъемки с частотой 13,1 кадра в секунду. При необходимости повышения плавности записи вы можете выбрать один из двух альтернативных режимов: с разрешением 2456x1842 пикс (повышение частоты до 34,3 кадра в секунду) и 1228x922 пикс (повышение частоты до 54,4 кадра в секунду).
Режимы с повышенным FPS будут особенно удобны при наблюдениях за подвижными объектами, быстротекущими процессами, а также при организации демонстраций в аудитории.
Все доступные режимы подходят для настройки фокуса микроскопа.
Сенсор

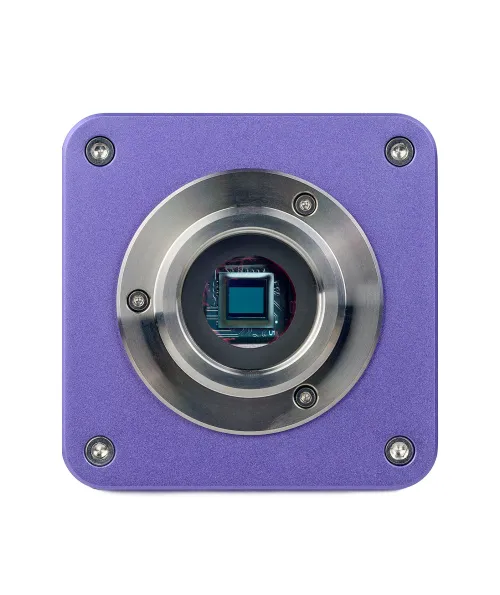

Камера оснащена CMOS-сенсором Aptina со светочувствительностью 0,62 мВ/люкс/с, обеспечивающим отличную цветопередачу и высокие графические возможности. Наилучшее по качеству финальное изображение можно получить при использовании адаптера с увеличением от 0,4х до 0,6х.
Технологические особенности

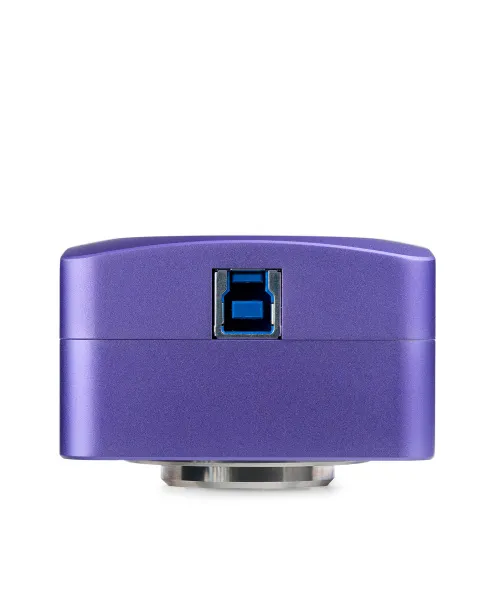

Камера MAGUS CBF10 оснащена интерфейсом USB 3.0, который в сравнении с предыдущими поколениями способен передавать данные в 10 раз быстрее.
В комплекте с устройством идет специальное ПО, при помощи которого осуществляется фото- и видеосъемка, редактирование медиаматериала, линейные и угловые измерения объектов. Для проведения измерений потребуется выполнить предварительную калибровку ПО для каждого рабочего объектива.
Установка
Камера может быть установлена в канал визуализации микроскопа или в окулярный тубус. Для этого потребуется приобрести адаптер C-mount и переходники подходящего диаметра.
Основные особенности:
- Гибкая настройка разрешения и частоты записи, позволяющая подготовить камеру к тем манипуляциям, которые наиболее нужны вам в данный момент
- Матрица 18 Мпикс позволяет увидеть больше мелких деталей при использовании с объективами малого увеличения
- Успешная настройка фокуса микроскопа вне зависимости от выбранного режима разрешения и FPS
- Возможность производить линейные и угловые измерения объектов после калибровки
- Интерфейс USB 3.0, ускоряющий передачу данных в 10 раз в сравнении с интерфейсами предыдущих поколений
- В комплекте есть все необходимое программное обеспечение для работы камеры

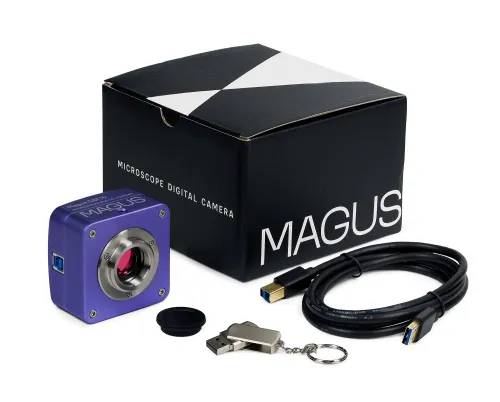

Комплектация:
- Цифровая камера
- Кабель USB
- Установочный компакт-диск с драйверами и программным обеспечением
- Инструкция по эксплуатации и гарантийный талон
| Технические характеристики | |
| Сенсор | Aptina CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 18 |
| Максимальное разрешение, пикс | 4912x3684 |
| Размер сенсора | 1/2,3" (6,14x4,61 мм) |
| Размер пикселя, мкм | 1,25x1,25 |
| Светочувствительность | 0,62 мВ/люкс/с |
| Отношение сигнал/шум | 36,3 дБ |
| Время выдержки | 0,1 мс–2 с |
| Возможность записи видео | есть |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 13,1@4912x3684 34,3@2456x1842 54,4@1228x922 |
| Динамический диапазон, дБ | 65,8 |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат изображения | *.jpg, *.bmp, *.png, *.tif |
| Формат видеороликов | *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше) |
| Спектральный диапазон, нм | 380-650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Баланс белого | авто/ручной |
| Контроль экспозиции | авто/ручной |
| Программные возможности | размер изображения, яркость, время выдержки |
| Выход | USB 3.0, 5 Гб/с |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
| Программное обеспечение | MAGUS View |
| Тип крепления | C-mount |
| Корпус | цельнолитой алюминиевый |
| Питание | постоянный ток, 5 В, от USB-порта компьютера |
| Диапазон рабочих температур, °С | –10... 50 |
| Диапазон рабочей влажности, % | 30… 80 |
